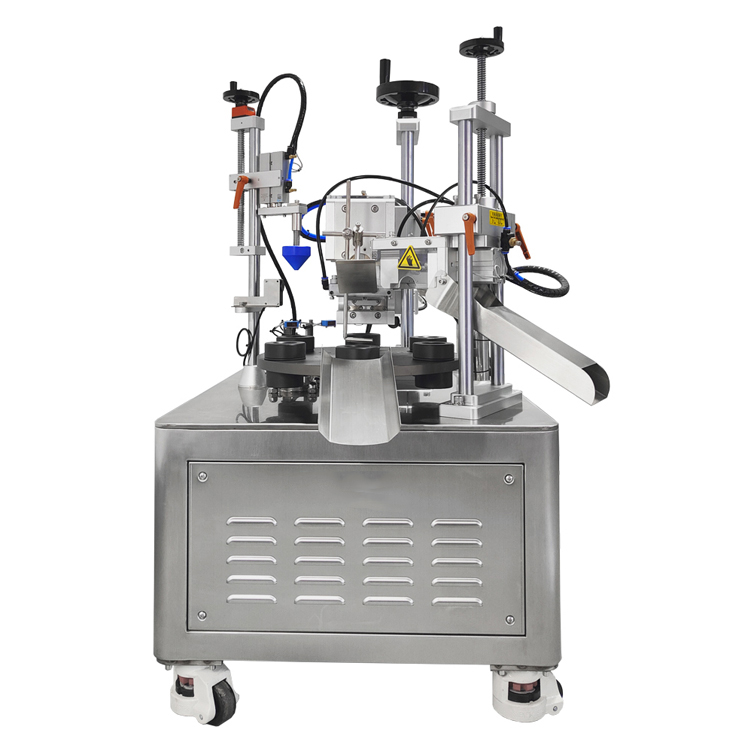

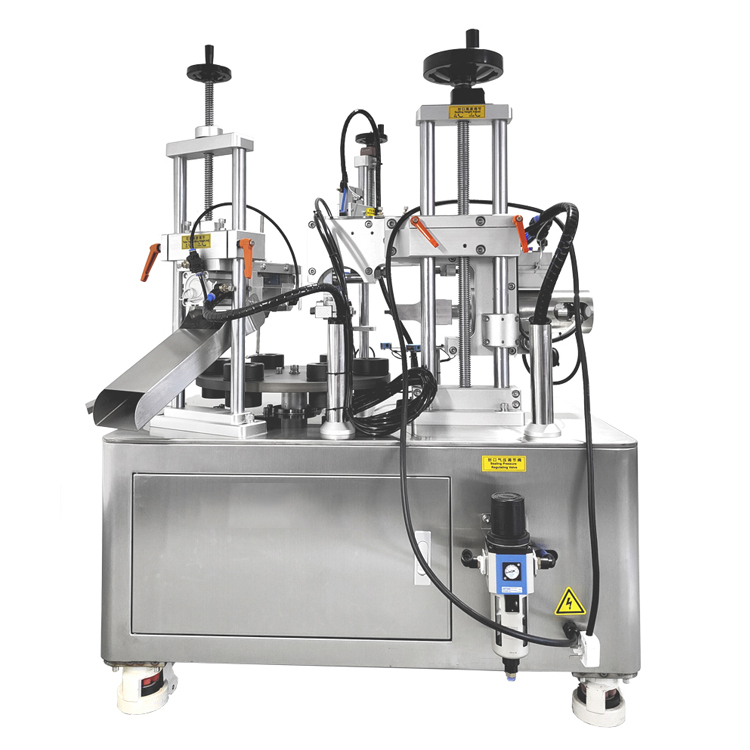

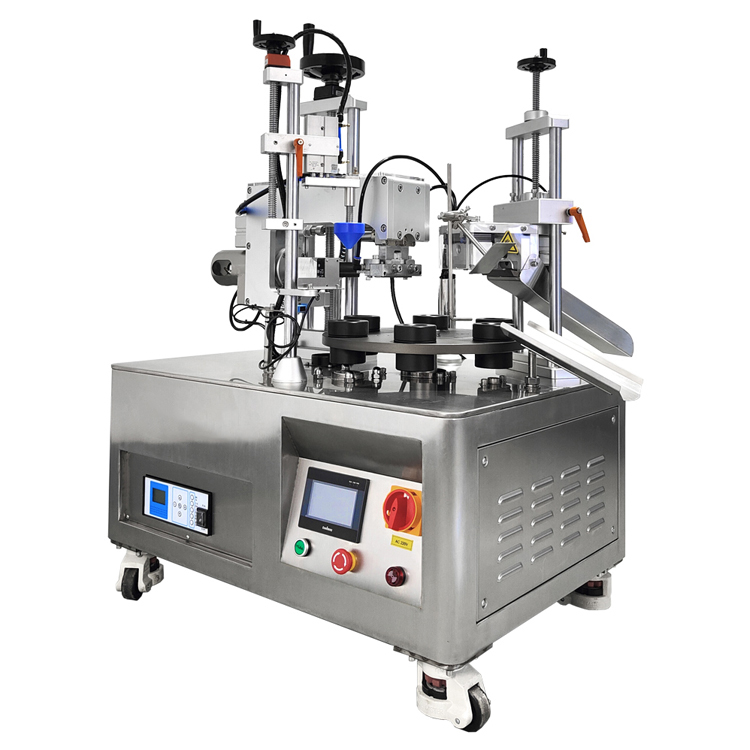

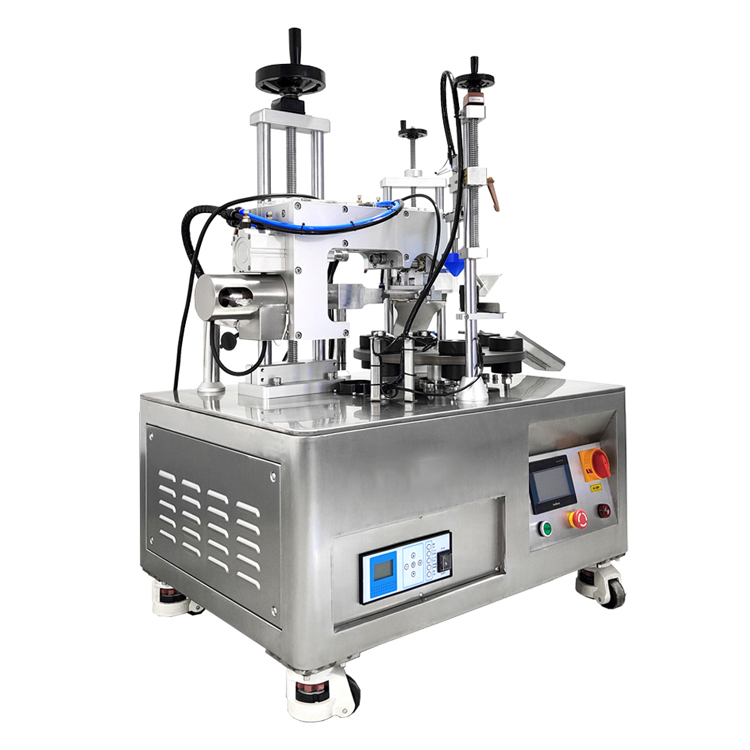

VK-TS-006D Halbautomatische Ultraschall-Rohrversiegelungsmaschine
Die halbautomatische Rotationsschlauchverschließmaschine dient zum Verschließen von Kunststoff- und Laminatschläuchen. Durch den Einsatz eines Drehtisches und automatischer Verschließfunktionen erzielt diese Maschine einen höheren Durchsatz.
Versiegelungsmethode: Ultraschallversiegelung
Ausgangsgeschwindigkeit: 22–25 Stück/Minute
Dimension: L1030*B780*H1290mm
Parameter
| Modell | VK-UTS-006D |
| Frequenz | 20 kHz |
| Leistung | 2600 W |
| Stromversorgung | Wechselstrom 220 V/110 V, 1-phasig, 50/60 Hz |
| Kapazität | 22–25 Stück/Minute |
| Dichtungsdurchmesser. | 10-50 mm (Sonderanfertigungen möglich) |
| Rohrhöhe | 50-250 mm |
| Luftdruck | 0,6 MPa |
| Luftverbrauch | 0,35 m³/min |
| Dimension | L1030*B780*H1290 |
| NW | 167 kg |
- Die Maschine ist aus hochwertigem Edelstahl 304 gefertigt.
- Automatische Rohrausrichtung, Versiegelung mit Codierung, Abschneiden und Auswerfen
- Ausstoß von bis zu 25 Röhren pro Minute
- SPS zur Steuerung der Dichtungsparameter
- Ultraschall-Dichtungstechnologie
- Kompakte Stellfläche
Arbeitsprozess

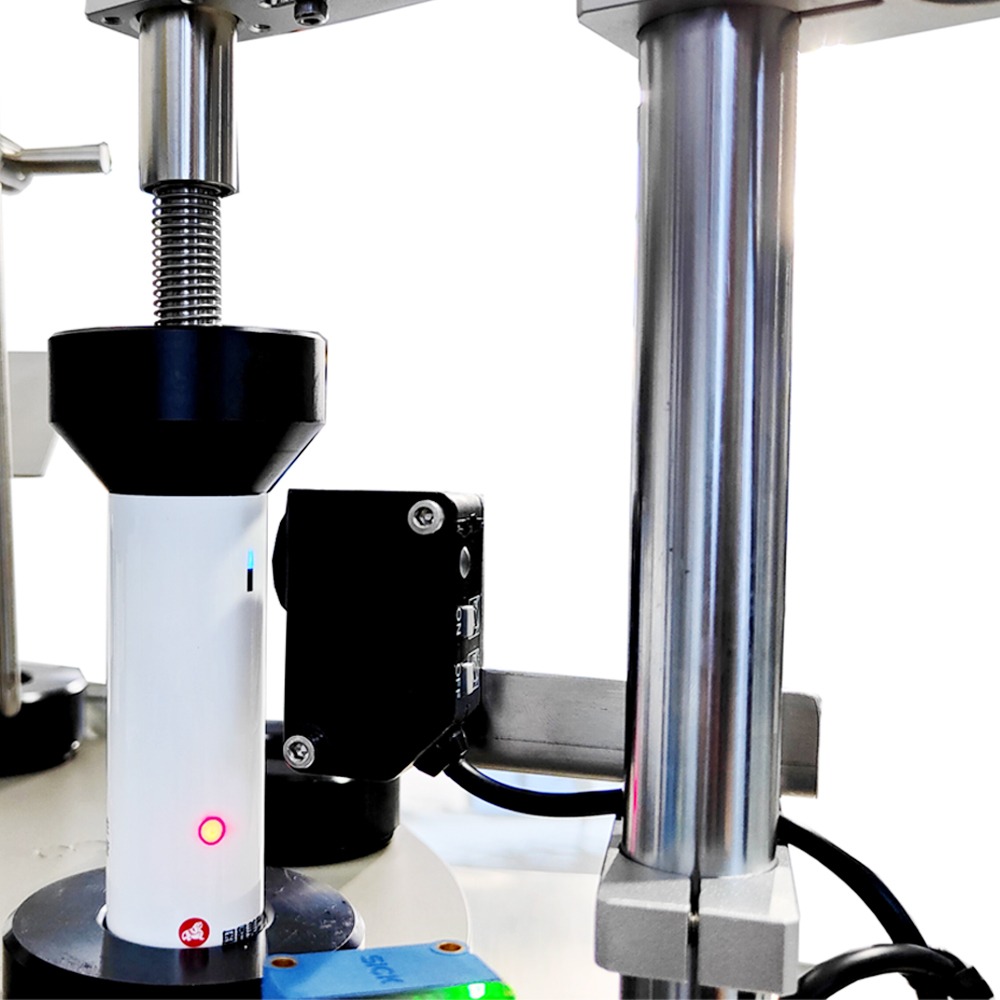

Manuelle Schlauchzufuhr → Automatisches Anpressen des Schlauchs → Automatische Ausrichtung (mittels Farbmarkierungsdetektor) → Ultraschallversiegelung → Automatisches Kürzen → Entladung

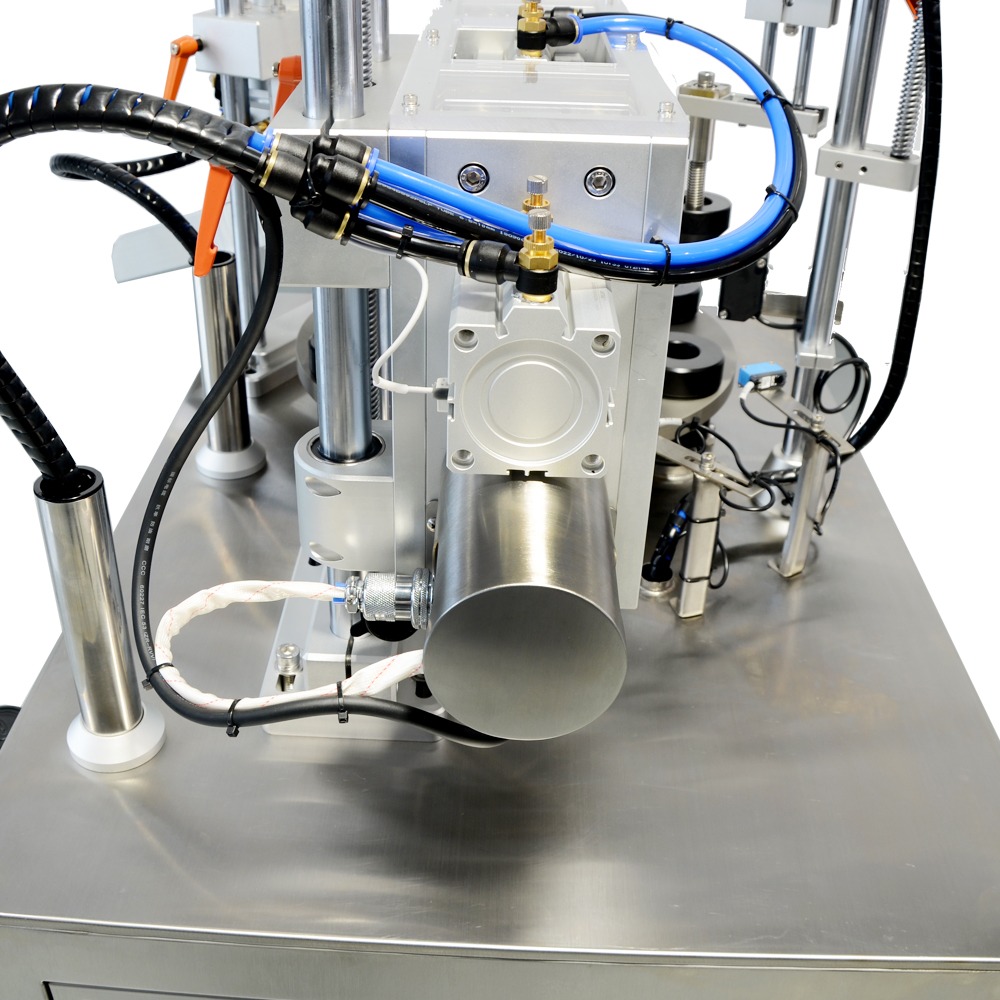

Die Dichtungsmatrize überträgt Vibrationsenergie auf das Rohrende, wodurch Reibungswärme zwischen den Oberflächen- und inneren Molekülen des Rohrs entsteht.
Sobald die Temperatur an der Grenzfläche den Schmelzpunkt des Rohres erreicht, schmilzt die Rohrgrenzfläche rasch und füllt den Spalt. Nach dem Ende der Vibration erstarrt das Rohr und nimmt unter einem bestimmten Druck seine Form an, wodurch eine perfekte Abdichtung erreicht wird.
Das abgedichtete Werkstück erfüllt höchste Anforderungen an Luft- und Wasserdichtheit. Es werden keine Hilfsmaterialien benötigt, und der Abdichtungsprozess ist schnell, hochwertig und ästhetisch ansprechend. Zu den Vorteilen zählen Chemikalienbeständigkeit, Umweltfreundlichkeit und die Vermeidung von Problemen mit Klebstoffen oder Heißschweißen.

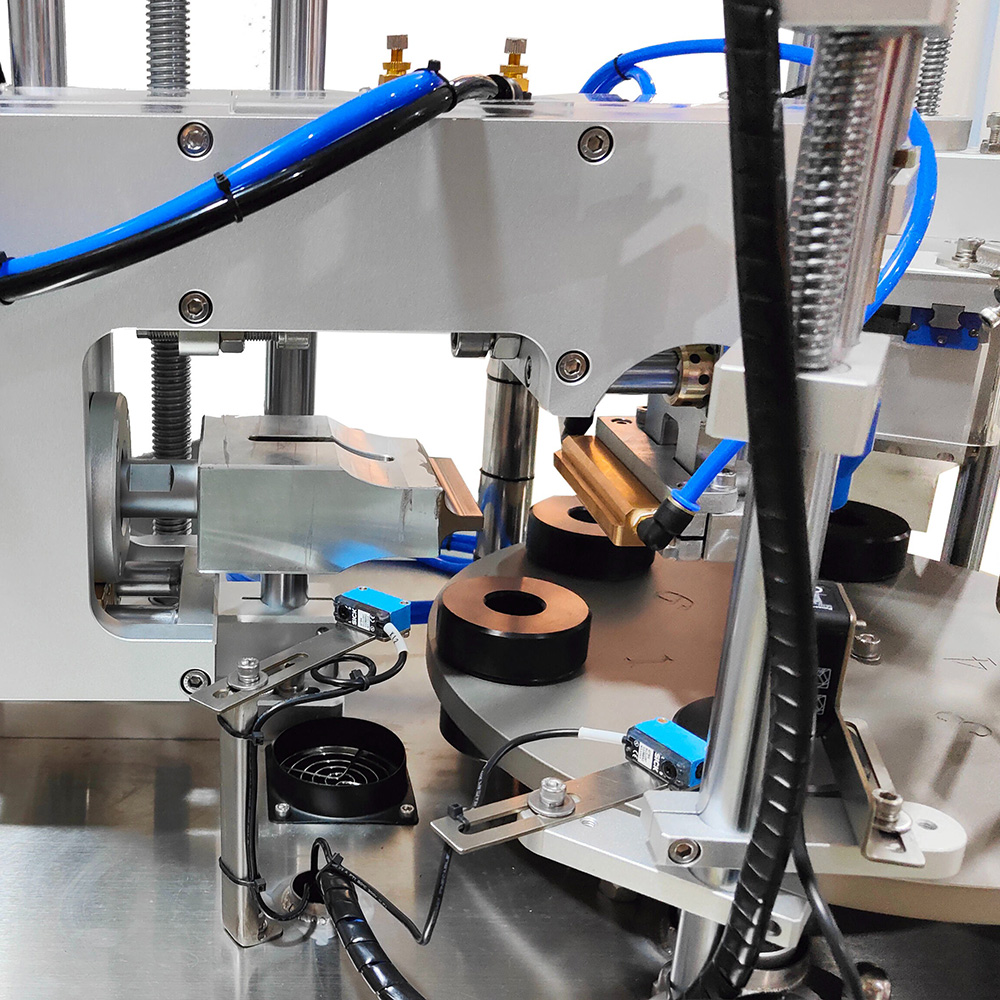

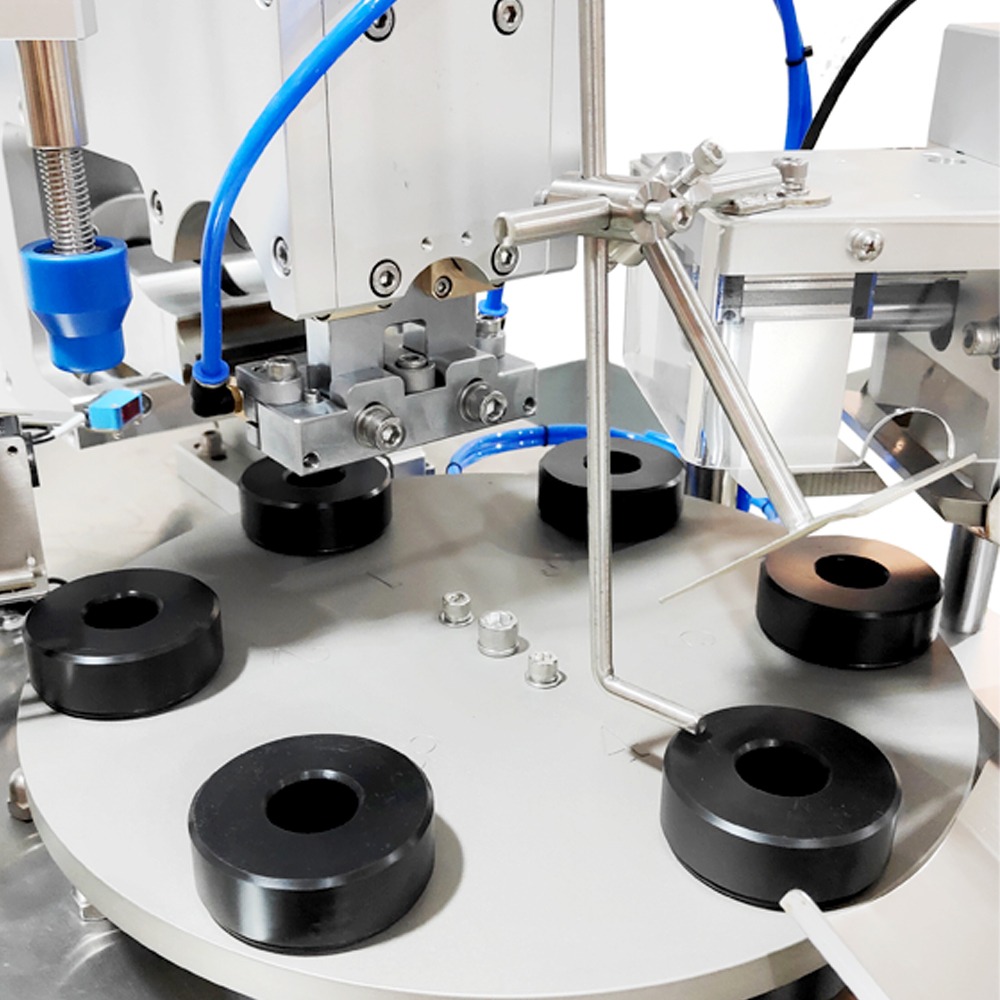

Bei der rotierenden 6-Stationen-Konfiguration treibt der Drehtisch die einzelnen Stationen zyklisch an. Jede Station ist für unterschiedliche Arbeitsschritte zuständig, wie z. B. manuelles Einlegen des Schlauchs, fotoelektrische Identifizierung, Ultraschallversiegelung, Abschneiden, Entleeren des Schlauchs usw. Dieser zyklische Betrieb verbessert die Versiegelungseffizienz erheblich und gewährleistet gleichzeitig Stabilität und gleichbleibende Versiegelungsqualität.
Merkmale:
1. Schnelle Versiegelungsgeschwindigkeit und hohe Effizienz:
Die Ultraschall-Schweißmaschine nutzt das Prinzip der Hochfrequenzvibration. Sie ist sofort nach dem Einschalten ohne Vorheizen einsatzbereit und steigert die Produktionseffizienz.
Der Versiegelungsvorgang ist schnell und präzise. Die Siegelnahtfestigkeit entspricht der des Kunststoffs selbst und gewährleistet so feste und optisch ansprechende Versiegelungen. Die Muster sind klar, ohne dass es zu Verformungen oder einem Platzen des Schlauchs kommt.
2. Digitales intelligentes Frequenznachführungssystem:
Durch den Einsatz eines digitalen, intelligenten Frequenznachführungssystems entfällt die manuelle Frequenzeinstellung und ermöglicht die automatische Anpassung der Ultraschallfrequenzen. Das Gerät zeichnet sich durch hohe Leistung und geringes Rauschen aus, schützt die Form effektiv, bietet einen stabilen Betrieb und hat eine lange Lebensdauer.
3. Breites Anwendungsspektrum:
Die vielseitige Ultraschall-Schweißmaschine eignet sich für Rohre unterschiedlicher Spezifikationen und Materialien. Zum Verschweißen von Rohren mit unterschiedlichen Durchmessern müssen lediglich die Rohrhalter ausgetauscht werden.
4. Einfache Bedienung und hoher Automatisierungsgrad:
Die Bedienung über einen SPS-Touchscreen ist einfach und intuitiv. Ausrichtung, Versiegelung, Beschnitt und Auswurf lassen sich individuell steuern, was den Automatisierungsgrad erhöht und die Stabilität und Kontrolle im Produktionsprozess verbessert.
5. Energiesparend und umweltfreundlich:
Da das Ultraschallschweißverfahren keine Vorwärmung erfordert und nur minimal Strom verbraucht, bietet es Vorteile hinsichtlich Energieeinsparung und Umweltschutz. Darüber hinaus reduziert das Schweißverfahren die Umweltbelastung, da keine Hilfsstoffe benötigt werden.
Anwendung:

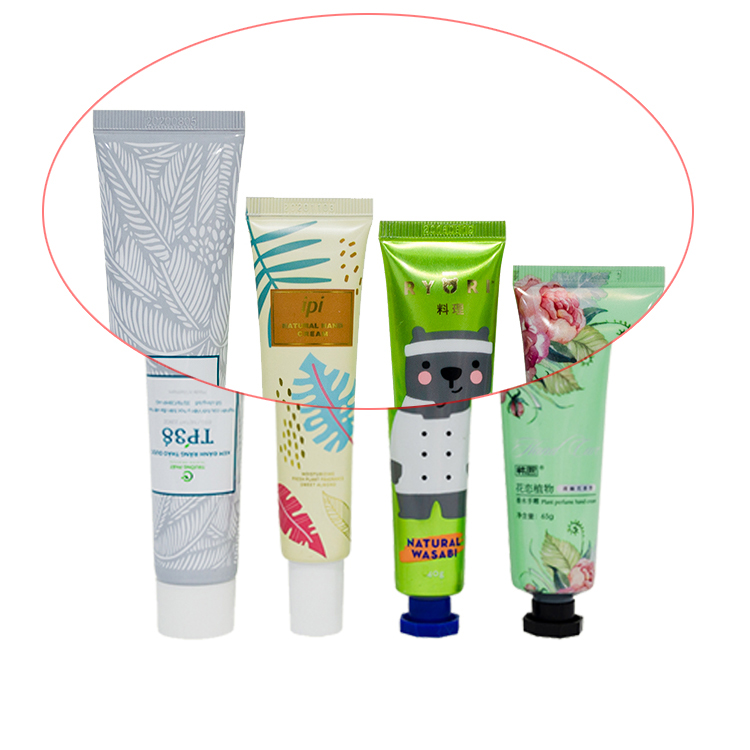

Ultraschall-Schweißmaschinen haben ein breites Anwendungsspektrum und eignen sich besonders für Kunststoffrohre aus PE, PVC und PP.
Maschinenoptionen:
Rohrhalter für verschiedene Durchmesser
