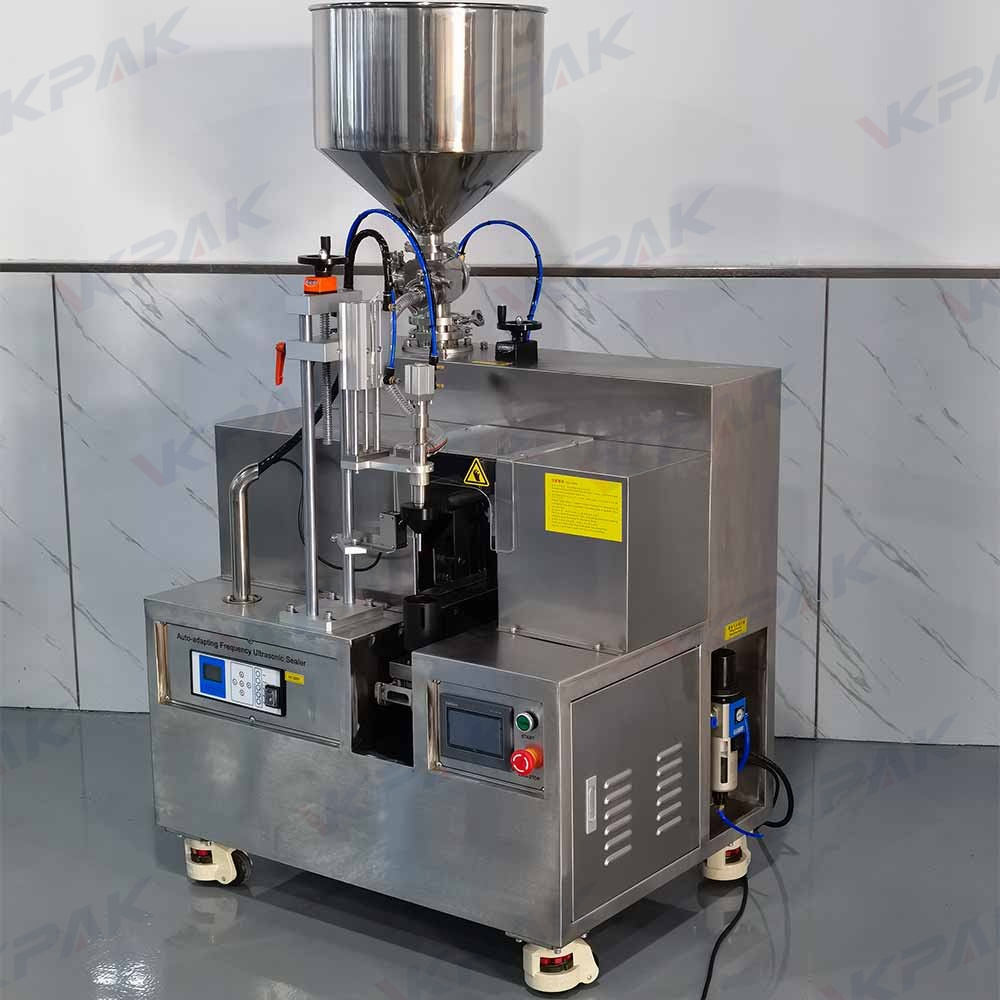

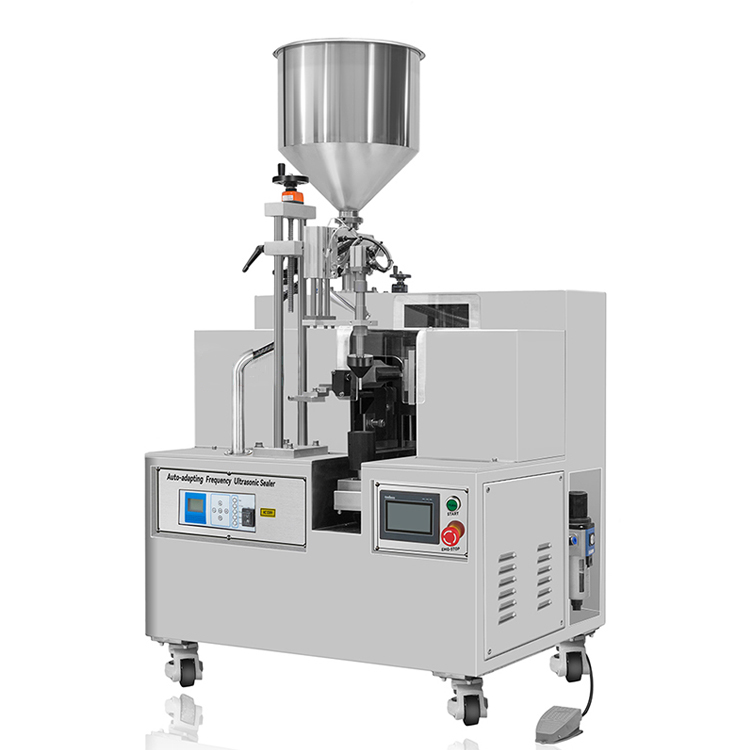

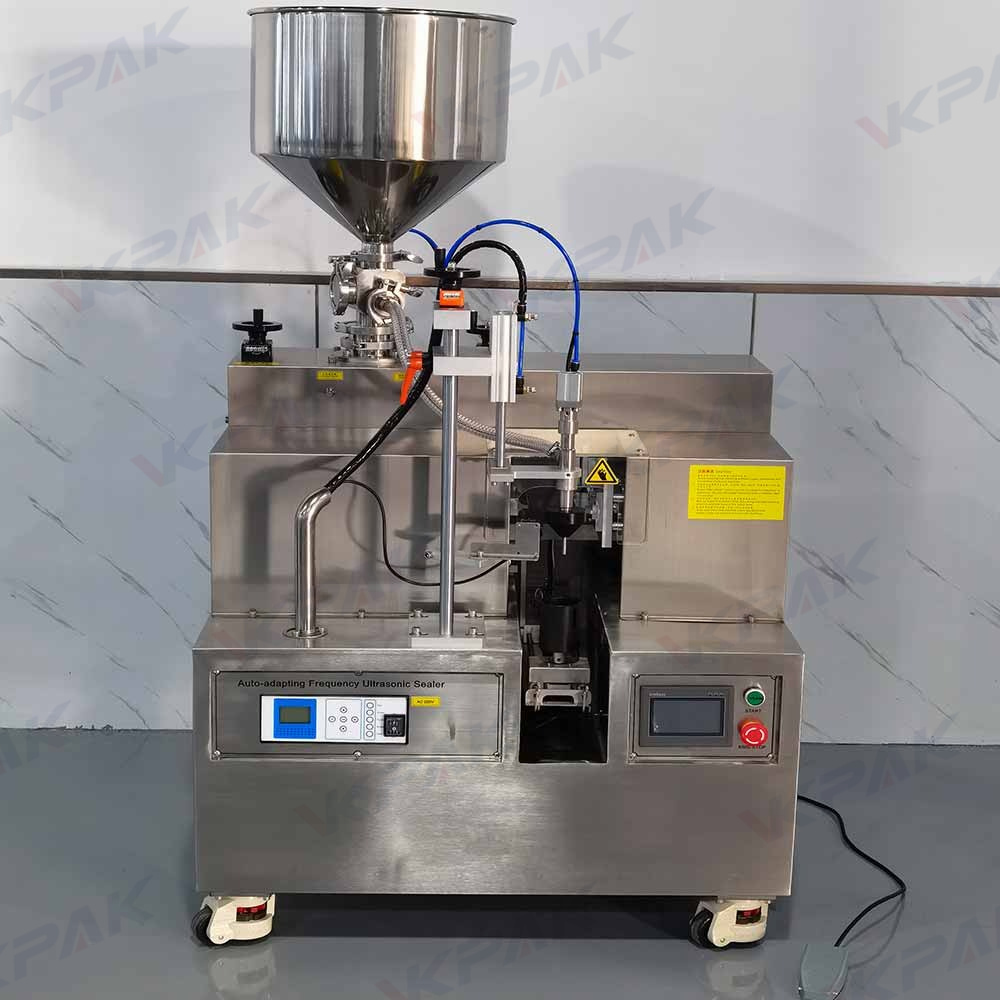

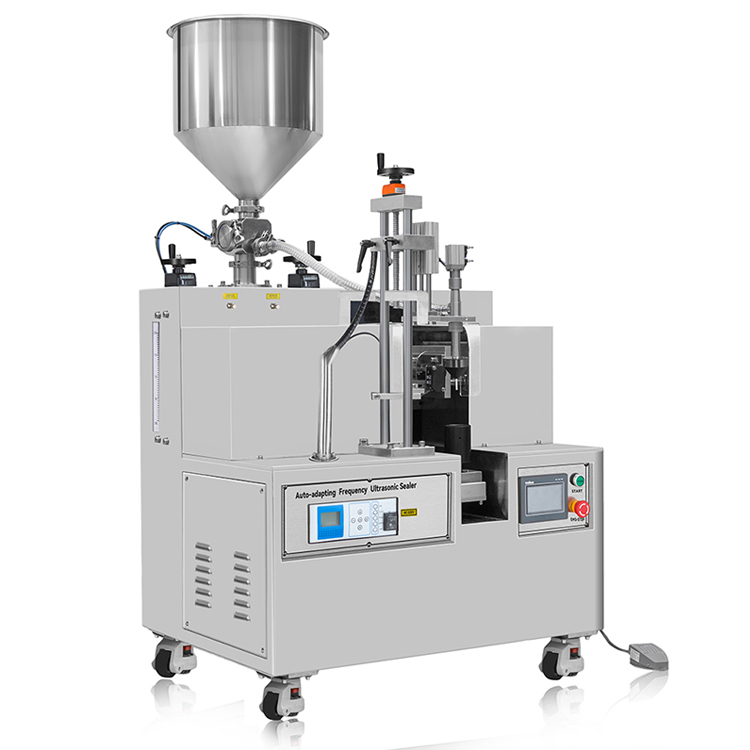

VK-TFS-002U Halbautomatische Ultraschall-Rohrfüll- und -verschließmaschine
Diese halbautomatische Maschine eignet sich zum Abfüllen von Flüssigkeiten oder Pasten in weiche Tuben und zum anschließenden Verschließen der Tuben. Die Fixierform kann individuell an die Tubengröße angepasst werden. Die Maschine verfügt außerdem über eine Codierfunktion zum Aufdrucken des Produktionsdatums auf die Tube. Sie findet breite Anwendung in der chemischen Industrie und der Kosmetikbranche.
Dichtungsverfahren: Ultraschallversiegelung
Ausgabegeschwindigkeit: 6-12 Stück/min
Abmessungen: L1000*B780*H1250 mm
Diese Maschine kann an die Kundenbedürfnisse angepasst werden. Bitte kontaktieren Sie uns bei Bedarf. Vielen Dank!
Parameter
| Modell | VK-TFS-002U |
| Frequenz | 20 kHz |
| Leistung | 2600 W |
| Stromversorgung | Wechselstrom 220 V/110 V, 1-phasig, 50/60 Hz |
| Füllbereich | A: 6-60 ml B: 10-120 ml C: 25-250 ml D: 50-500 ml (Auswahl je nach Kundenbedarf) |
| Abfüllgenauigkeit | ±1% |
| Kapazität | 6-12 Stück/min |
| Dichtungsdurchmesser. | 13-50 mm (Sonderanfertigungen möglich) |
| Rohrhöhe | 50-200 mm |
| Luftdruck | 0,6-0,8 MPa |
| Dimension | L1000*B780*H1250mm |
| NW | 180 kg |

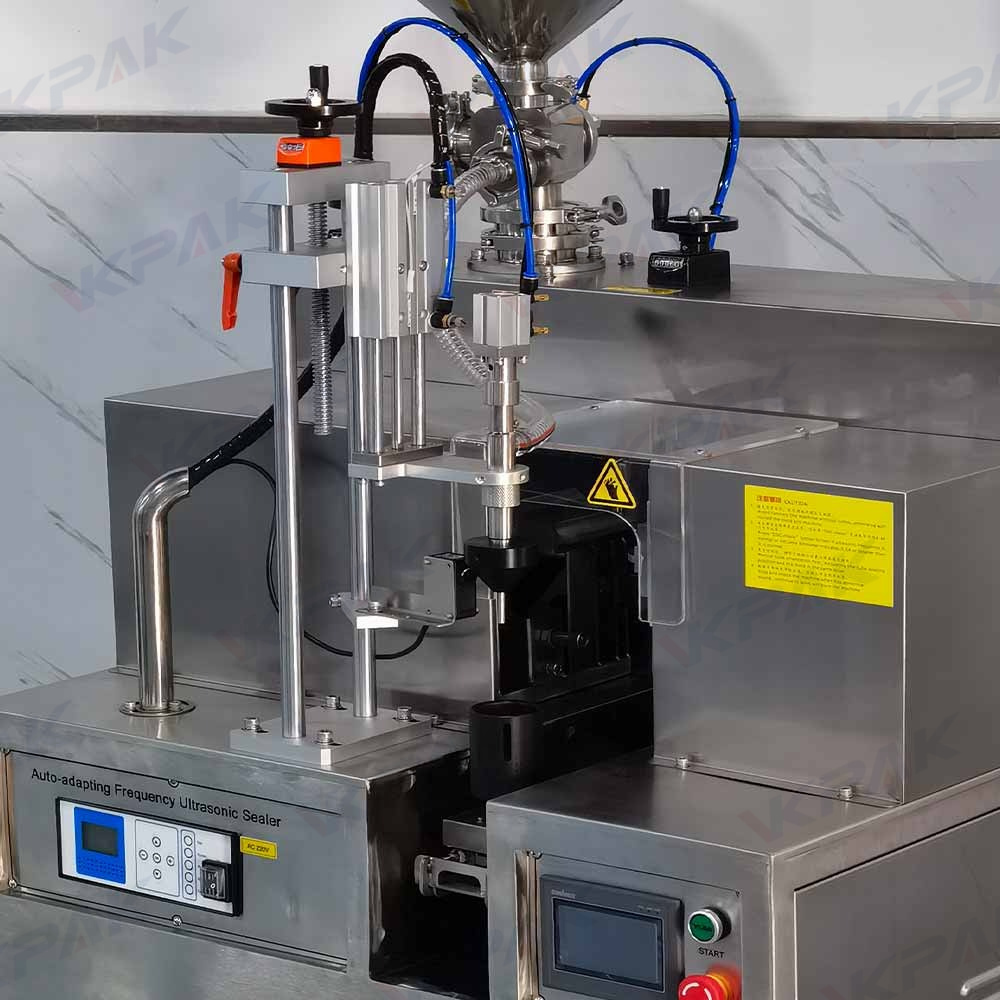

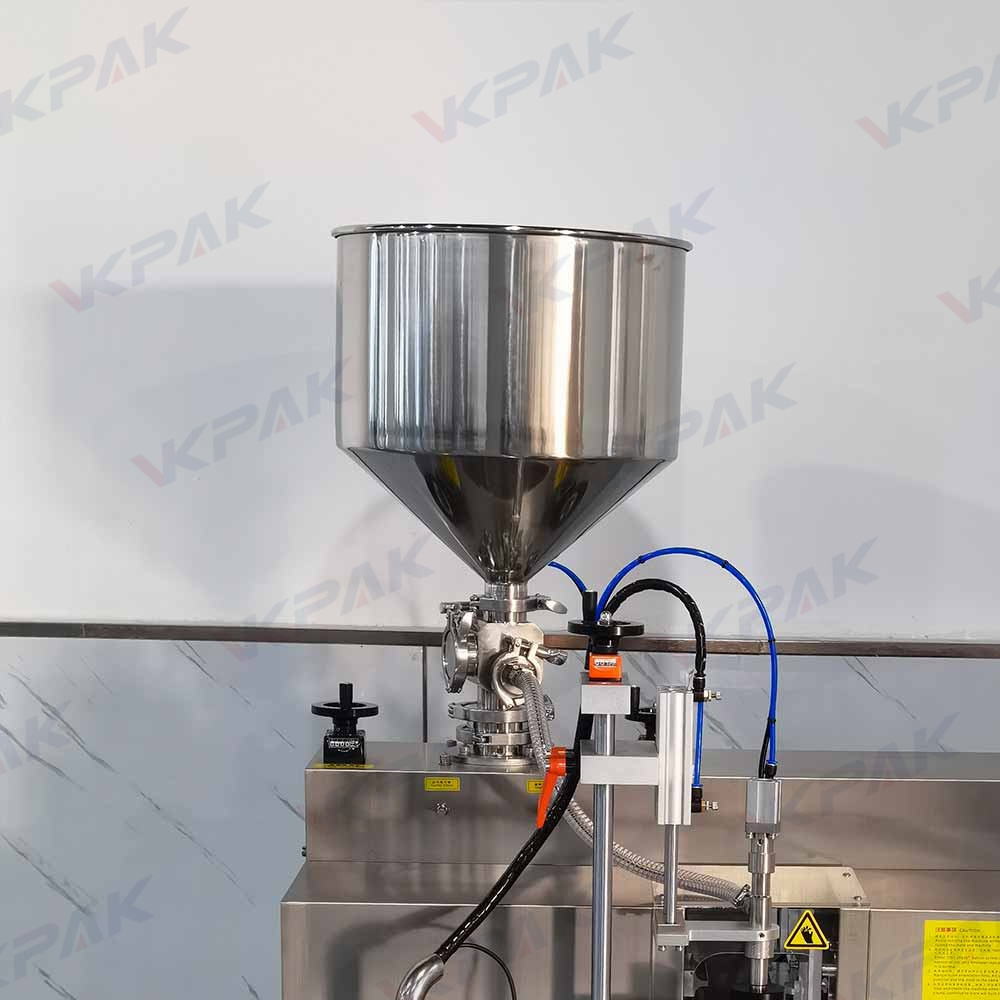

- Der pneumatische Füllkopf eignet sich für Flüssigkeiten und Pasten wie Cremes, Zahnpasta usw. Dank der Tropfstoppfunktion wird ein präzises Abfüllen gewährleistet. Die Höhe des Füllkopfes lässt sich über den Griff verstellen und ist somit für Tuben unterschiedlicher Höhe geeignet.
- Über das Touchscreen-Bedienfeld lassen sich Arbeitsparameter wie Abfüllgeschwindigkeit und Versiegelungszeit einstellen. Die Bedienung ist einfach. Ein Not-Aus-Schalter verhindert oder reduziert Gefahren, die die Maschine beschädigen könnten.
- Der Röhrchenhalter dient der präzisen Positionierung der Röhrchen und ermöglicht so ein optimales Befüllen und Verschließen. Das spart Arbeitskosten. Der Sensor erkennt die Position des Farbcodes und sorgt für ein genaues Aufdrucken von Datum oder Charge auf das Röhrchen. Intelligent und effizient.
- Durch die Anwendung des Ultraschallschweißverfahrens wird eine feste und optisch ansprechende Schweißnaht erzielt. Die Maschine versiegelt die Tube und bedruckt sie gleichzeitig mit Produktionsdatum oder Chargennummer, wodurch die Arbeitseffizienz gesteigert wird.
- Mit der Abschneidefunktion entfernt die Maschine nach dem Verschließen des Rohrs überschüssiges Material. Das Schneidmesser besteht aus importiertem Material und gewährleistet so einen sauberen Schnitt. Dies verbessert die Produktionsqualität.
- Öl-Wasser-Abscheider: Er dient zur Filterung von Wasser und Verunreinigungen in der Druckluft und gewährleistet so die Lebensdauer des Druckluftzylinders. Langlebig und zuverlässig.
Arbeitsprozess
Rohrbeladung von Hand
Farbmarkierungsausrichtung und Befüllung durch Kolben
Ultraschallversiegelung und Datumskennzeichnung
Schneiden
Merkmale:
Kompaktes Design mit integrierter Abfüll- und Versiegelungsfunktion, ideal für Start-up-Hersteller, Markttests oder die Musterprüfung im Labor.
Das Rohr wird manuell zugeführt, der Startknopf gedrückt, die Maschine erkennt automatisch die Registrierungsmarke, füllt das Rohr, versiegelt es mit Codierung und schneidet die Enden ab.
Nutzt Ultraschall-Schweißtechnologie, keine Aufwärmzeit erforderlich, stabilere und sauberere Versiegelung, keine Verformung und geringe Ausschussrate weniger als 1%.
Unabhängige Entwicklung für einen digitalen, ultraschallgesteuerten, automatischen Nachführ-Elektrosteuerkasten. Die Frequenz muss nicht manuell eingestellt werden. Dank automatischer Leistungskompensation wird ein Leistungsabfall nach längerem Betrieb verhindert. Die Leistung kann je nach Rohrmaterial und -größe frei angepasst werden. Der Schaltkasten ist stabil, weist eine minimale Ausfallrate auf und hat eine längere Lebensdauer als herkömmliche Schaltkästen.
SPS mit Touchscreen-Steuerungssystem für eine benutzerfreundliche Bedienung.
Jede Aktion lässt sich unabhängig über einen Touchscreen steuern, was die Anpassung zwischen verschiedenen Rohren erleichtert. Die Arbeiter können alle Positionen mit nur einem Rohr einstellen, was viel Zeit und Material spart.
Mit Fußpedal, das ausschließlich die Befüllfunktion übernimmt.
"Der hochempfindliche Sensor von Panasonic mit Schrittmotor konnte die Registrierungsmarke präzise erfassen.
Ausgestattet mit einer Füllvorrichtung für Flüssigkeiten und Cremes, mit einer Fülltoleranz innerhalb von ±1%. Füllmenge über ein Drehrad am Griff einstellbar.
Hergestellt aus Edelstahl 304, säure- und laugenbeständig, korrosionsbeständig.

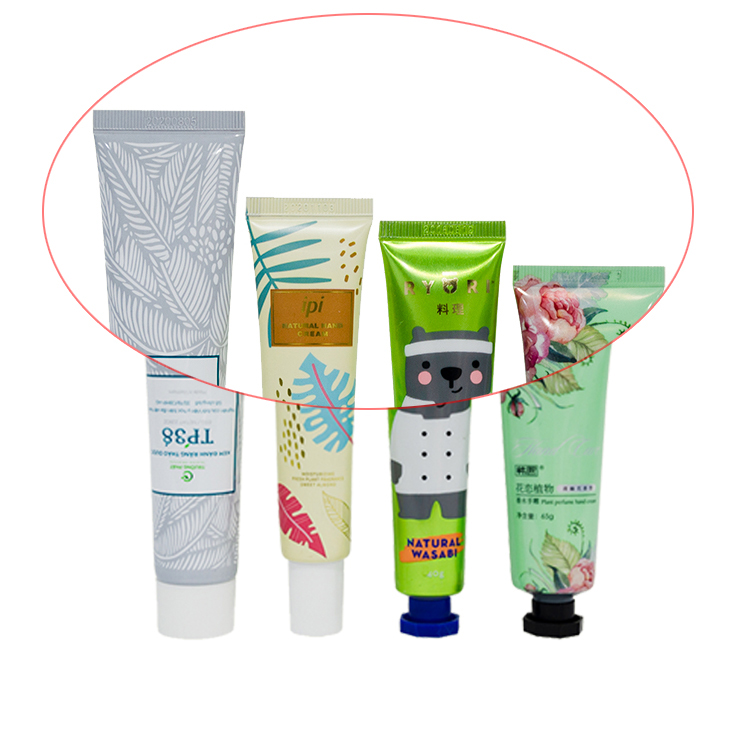

Anwendung:
Weit verbreitet zum Abfüllen und Versiegeln von Kunststoff-, PE- und Aluminiumlaminattuben für Lebensmittel, Pharmazeutika, Kosmetika, Chemikalien und andere Produkte.
Maschinenoptionen:
Heiz- und Mischsystem für Materialtrichter
