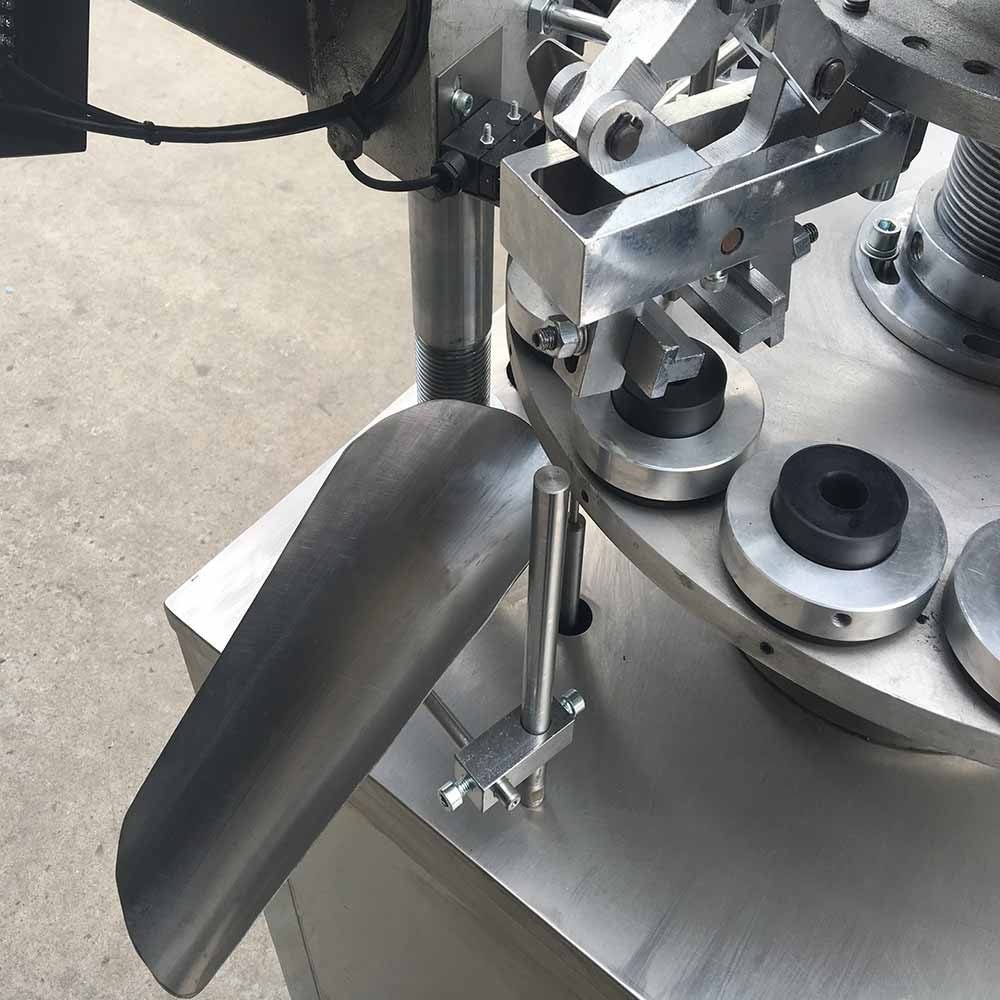

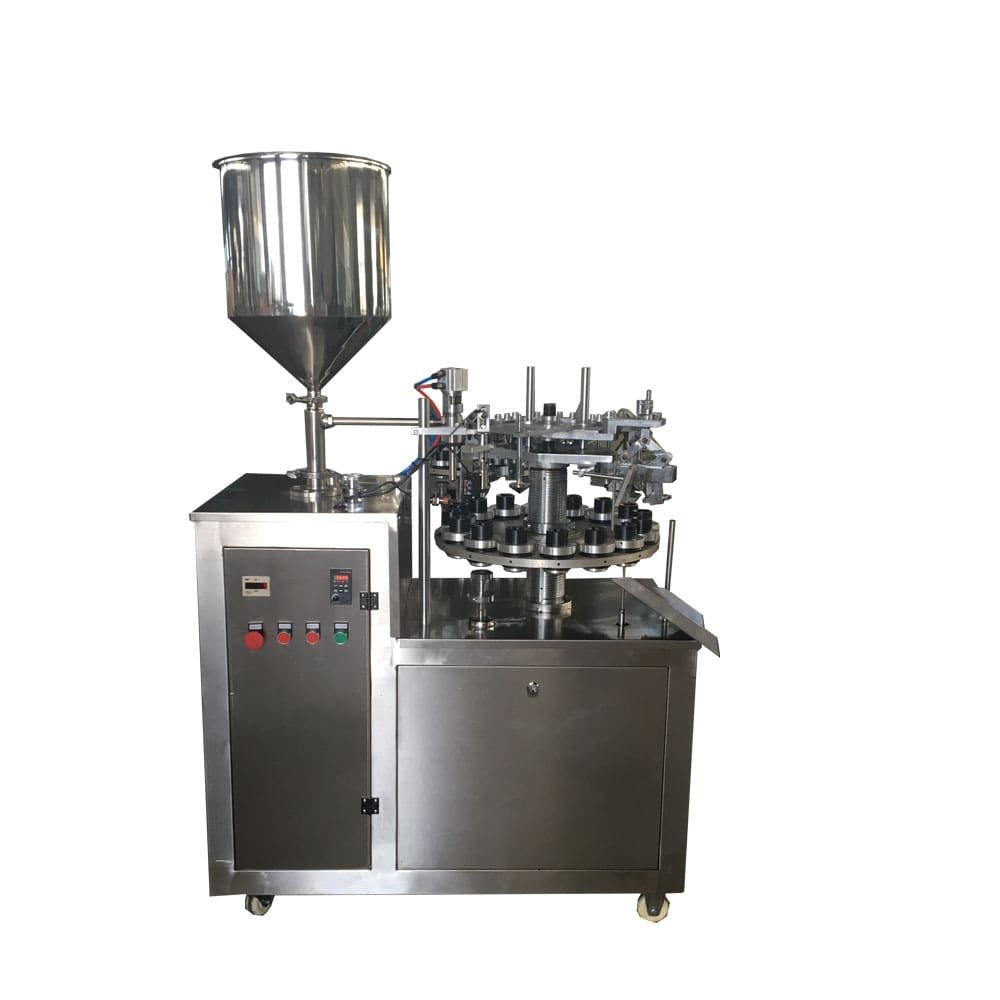

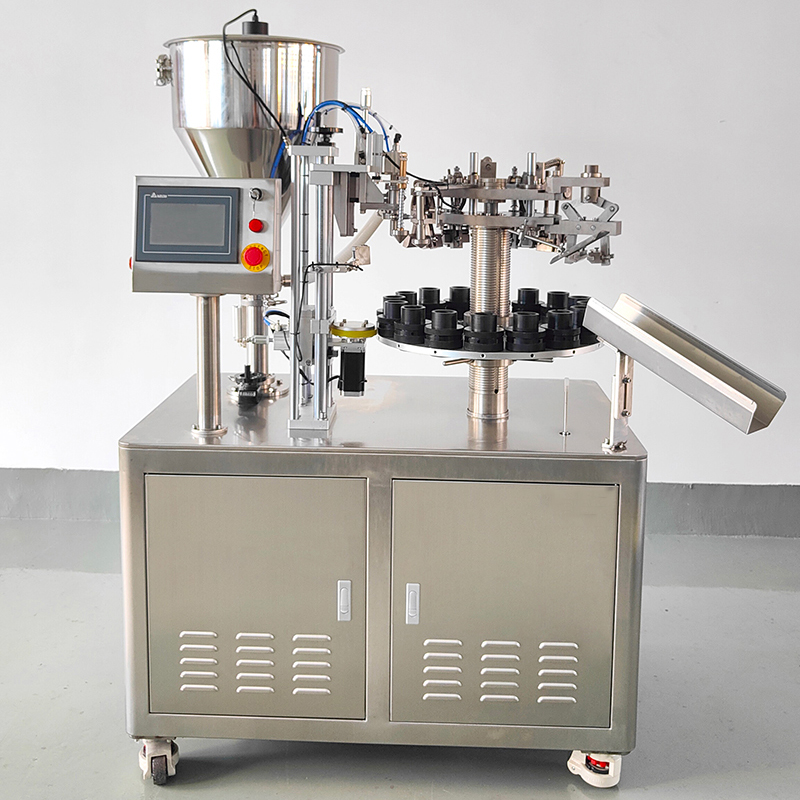

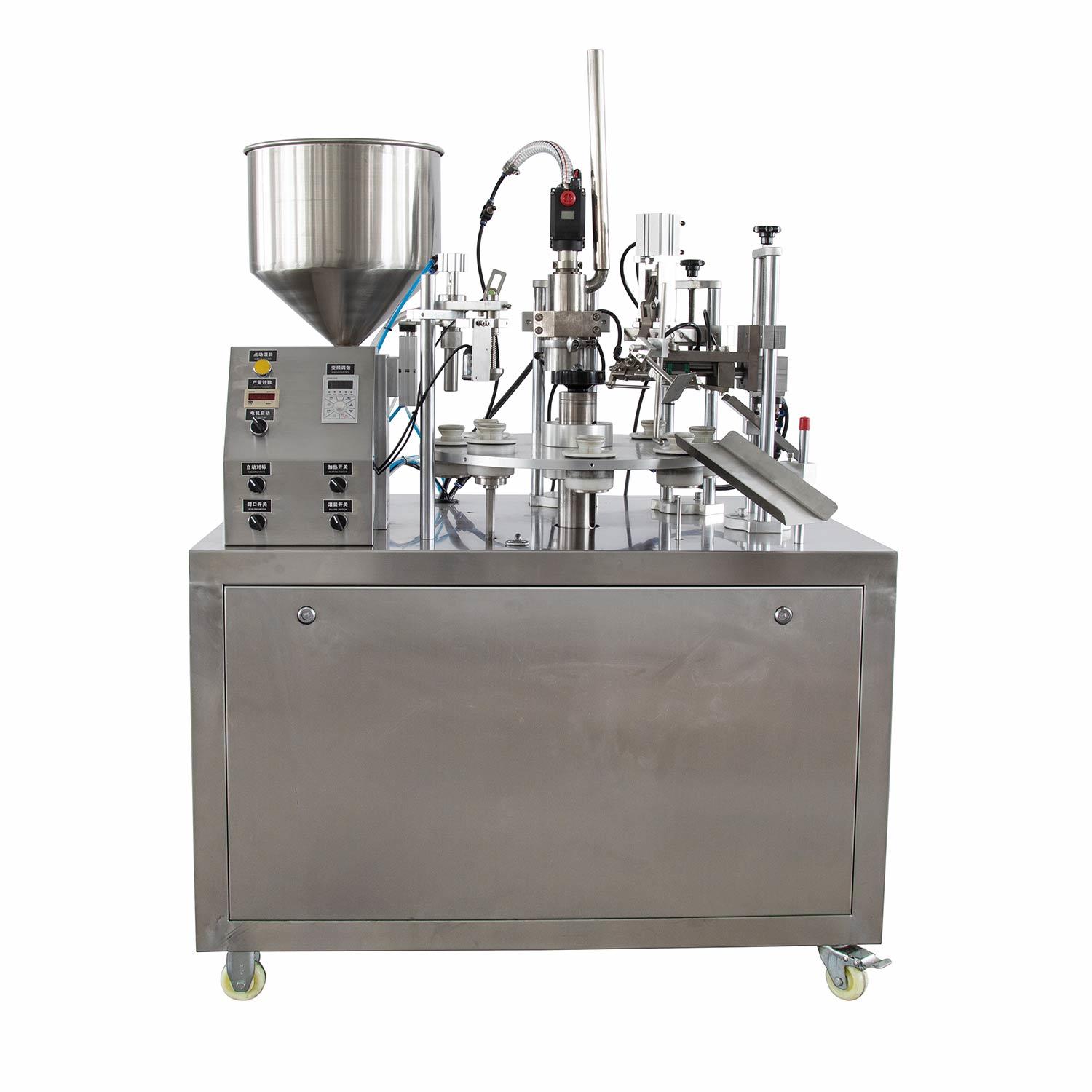

VK-TFS-006A Halbautomatische Aluminium-Tubenfüll- und -verschließmaschine
Die halbautomatische Abfüll- und Verschließmaschine für Aluminiumrohre eignet sich für Metallrohre. Sie kann Farbmarkierungen, Abfüllung, Faltung, Chargencodierung und die Ausgabe der fertigen Produkte in einem Arbeitsgang automatisch durchführen.

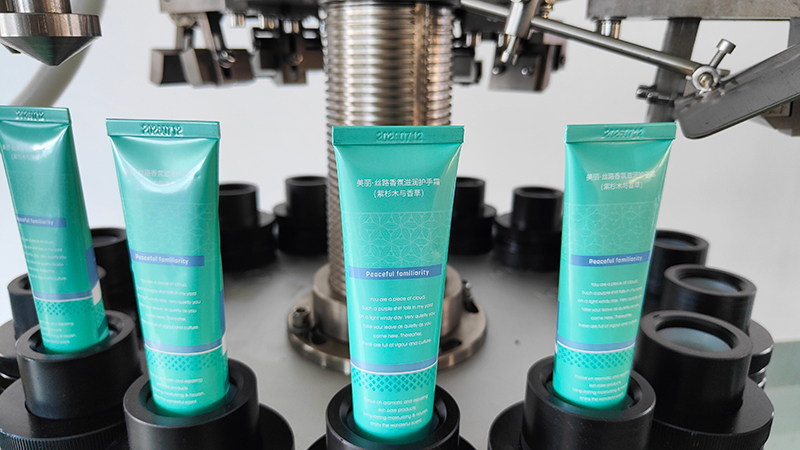

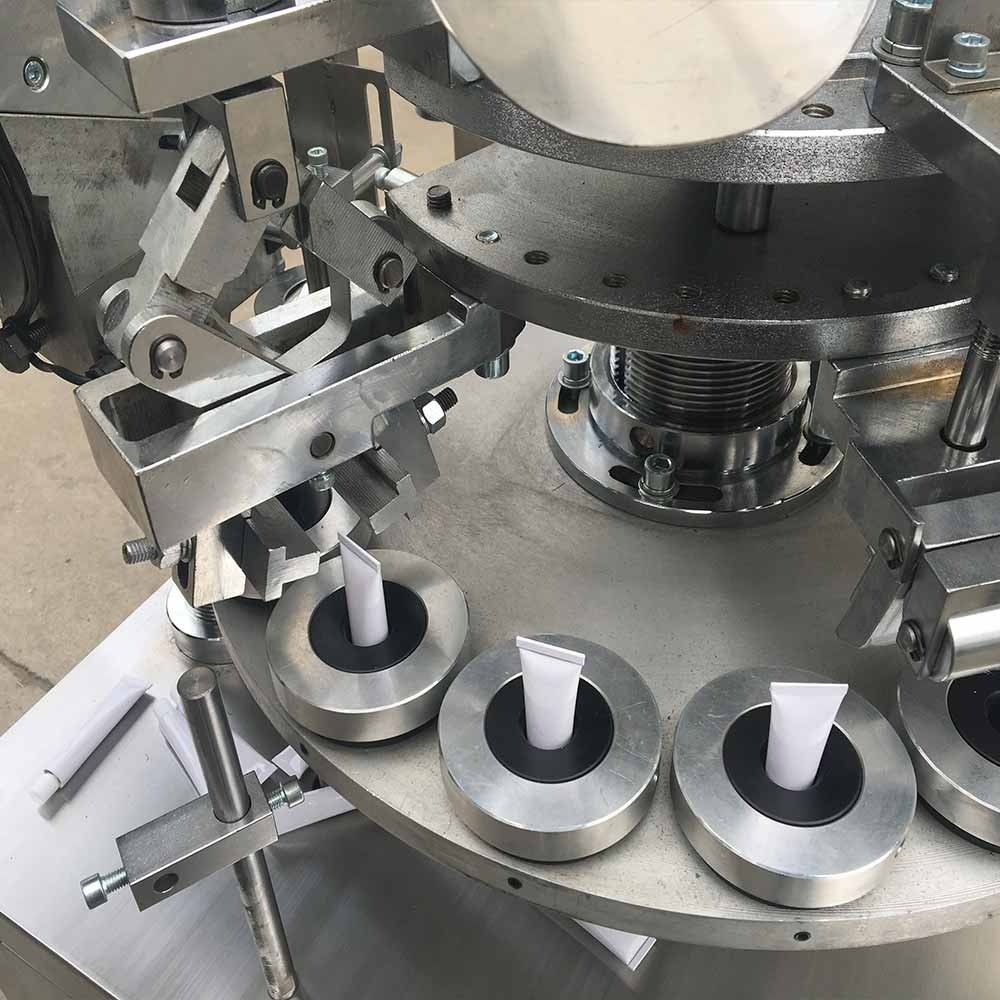

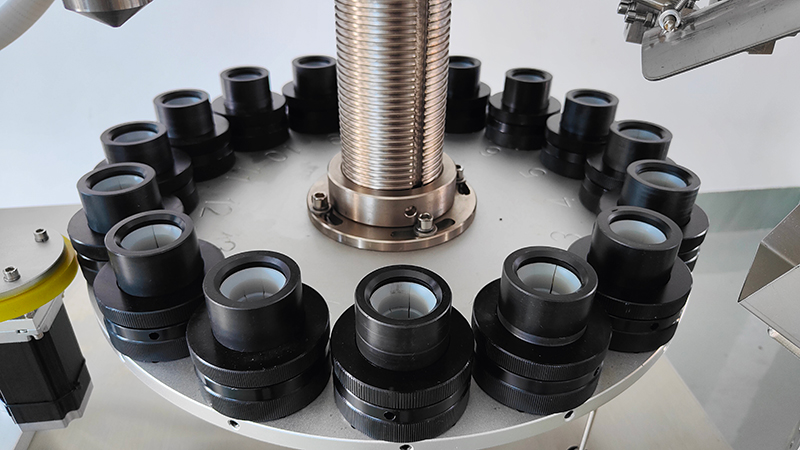

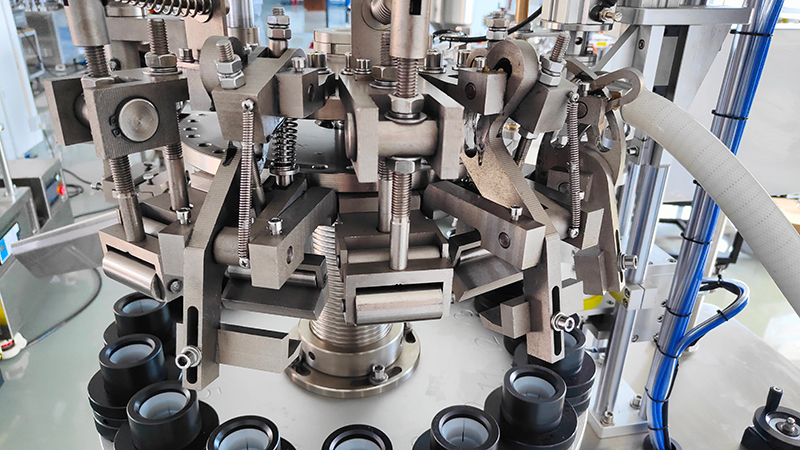

Ausgestattet mit einem automatischen Drehtisch mit 16 Arbeitsstationen, legt der Bediener die Aluminiumrohre manuell in die Rohrhalterungen ein. Die Maschine führt anschließend automatisch Such-, Füll- und Faltvorgänge durch. Sie befüllt die Rohre, sobald diese erkannt werden. Ohne Rohr erfolgt keine Befüllung, um Fehlbefüllungen zu vermeiden. Die Befüllung wird durch einen Luftzylinder angetrieben, dessen Füllmenge und -genauigkeit über den Zylinderweg gesteuert werden.
Versiegelungsmethode: Faltversiegelung
Ausgangsgeschwindigkeit: 25-50 Stück/Minute
Dimension: L1500*B700*H1800mm
Die Aluminiumrohr-Füll- und Verschließmaschine eignet sich zum Befüllen und Verschließen von Aluminiumrohren. Sie wurde speziell für Kunden entwickelt, die Klebstoffe, Chemikalien oder Medikamente herstellen. Nach jedem Stationsdurchlauf wird eine vierfache Doppelversiegelung erreicht. Dank der sicheren und luftdichten Versiegelung gewährleisten wir die hervorragende Produktqualität. Die Maschine verfügt über eine stufenlose Geschwindigkeitsregelung und eine fotoelektrische Steuerung. Ohne Rohr kein Befüllen. Verschiedene Metallrohre können durch einfaches Einlegen in die Form mit unterschiedlichen Durchmessern verarbeitet werden.
Beachten Sie, dass Ihnen in dieser Serie mehrere Modelle zur Auswahl stehen!
Funktion:
Die Aluminiumrohr-Abfüll- und Verschließmaschine ist aus hochwertigem Edelstahl SS 304 gefertigt.
Alle mit dem Produkt in Berührung kommenden Teile sind aus hochwertigem Edelstahl SS 304 oder SS 316 (optional) gefertigt.
Touchscreen- und SPS-Steuerung der Dichtungsparameter und des Prozesses mit Speicheroption
Füllgenauigkeitsfehler: < ± 1 % Volumen
Einseitige Codierung mit enthaltenem Schriftartensatz
Doppelfaltverschluss (anpassbar)
Ausgabeleistung bis zu 25–50 Röhren/Minute
Funktioniert mit Vollaluminiumrohren
Technischer Parameter:
| Modell | VK-TFS-006A |
| Gewicht | 350 kg |
| Leistung | 220 V/50 Hz |
| Füllmenge | 1–5 g / 5–25 g / 20–75 g / 75–250 g |
| Geeignetes Füllmaterial | Aluminium- und Metallrohr |
| Datum des Ausdrucks | 1-2 Zeilen (Zahlen & Buchstaben) |
| Dimension | 1500*700*1800mm |
| Motor | 1,5 kW |
| Kapazität | 25–50 Röhrchen/min |
| Maximaler Rohrdurchmesser. | 60 mm |
| Zusätzliche Funktion | Luftdrucktank mit Tauchfüllfunktion |
Arbeitsprozess
Rohrbeladung einzeln von Hand

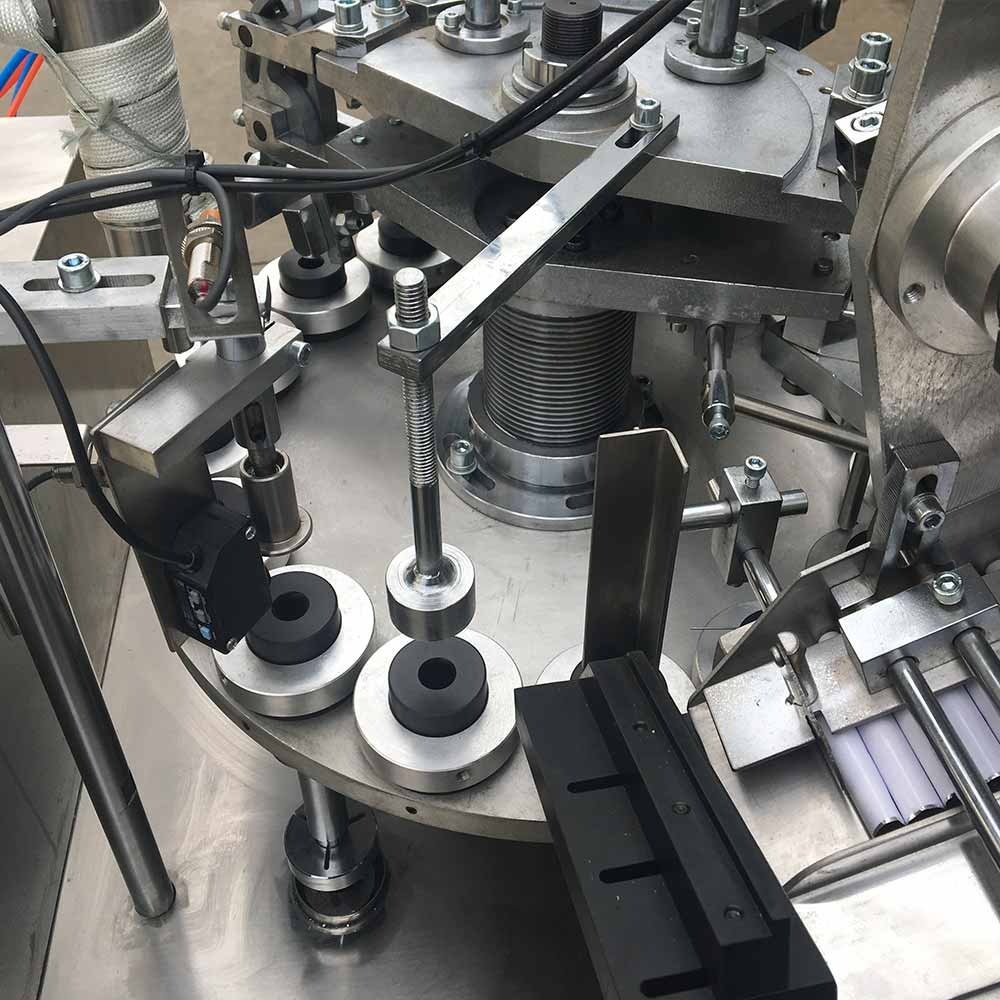

Farbmarkierungsausrichtung und Rohrerkennung
Automatische Befüllung, kein Schlauch, keine Befüllung, 2 Trichter für 2 Klebstoffe

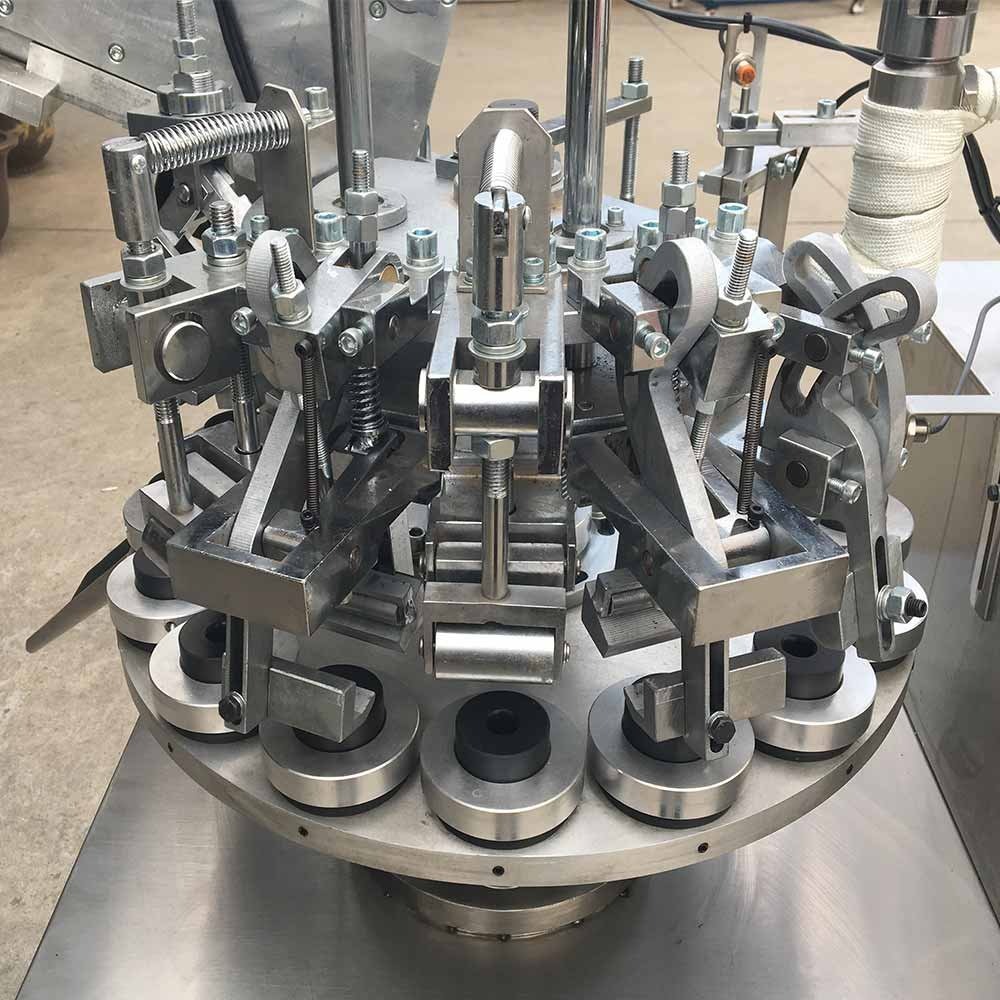

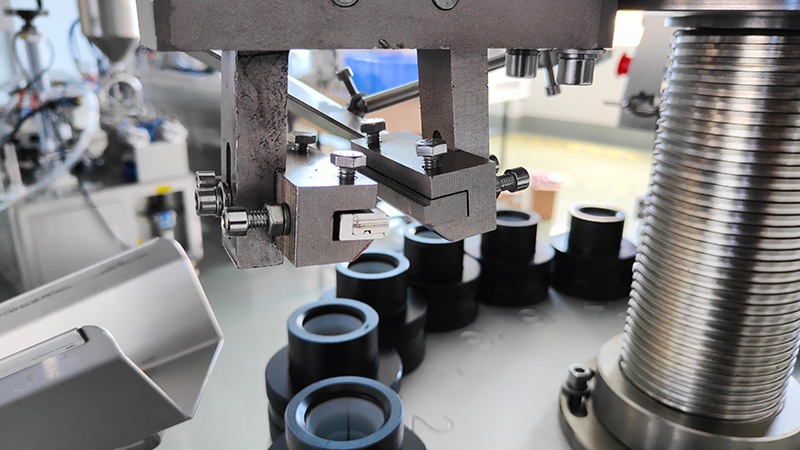

Faltung (3 oder 4 Faltungen): Glätten → 90°-Knick → Glätten → 90°-Knick → Glätten → -90°-Knick → Glätten mit Datumscode
Das fertige Produkt ausstoßen
Anwendung:
Diese Maschine dient zum Abfüllen von Salbenmaterial in Metalltuben mit definiertem Volumen und zum Verschließen der Tubenenden. Sie findet breite Anwendung in der Pharma-, Kosmetik-, Lebensmittel- und Chemieindustrie, beispielsweise bei Salben, klebrigen Substanzen, AB-Klebstoffen, Epoxidklebern, Hautölen, Haarfärbemitteln, Schuhcremes, Zahnpasta usw.
Diese Maschine zeichnet sich durch einen optimierten Prozess aus, der mit dem manuellen Einlegen des Schlauchs in die Sternradstation beginnt. Anschließend gelangt der Schlauch zur Wendestation, wo die Markierung am oberen Ende des Schlauchs erfasst und dieser in die richtige Richtung gedreht wird. Danach wird der Schlauch zur Füllstation transportiert und dort mit einer Präzisionskolbenpumpe befüllt. Nach dem Befüllen durchläuft der Schlauch die Kantenfalt- und Versiegelungsstation, die für eine sichere und professionelle Versiegelung sorgt. Abschließend wird der Schlauch ausgegeben und ist sofort einsatzbereit.
Unser Monoblock ist mit einer modernen SPS-Steuerung ausgestattet und daher besonders bedienerfreundlich. Dank seines hohen Automatisierungsgrades und seiner Präzision ist er die ideale Wahl für kleine und mittlere Unternehmen, die ihre Verpackungsprozesse optimieren möchten.
