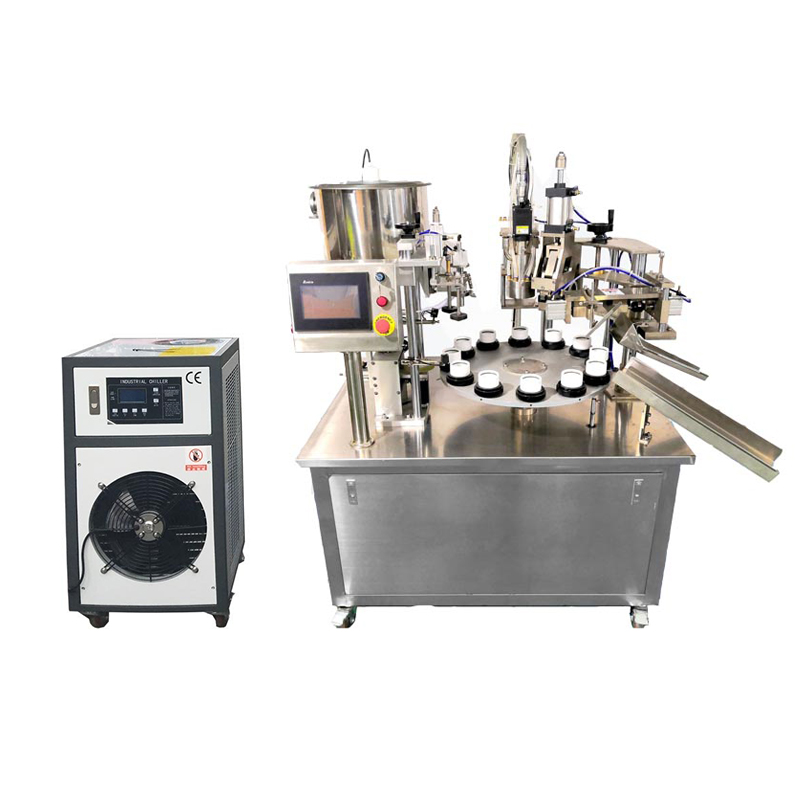

VK-TFS-006H Halbautomatische Heißluft-Siegelmaschine
Diese halbautomatische Tubenfüll- und -verschließmaschine findet breite Anwendung bei der Verarbeitung von Aluminium-Kunststoff-Verbund- und Kunststoff-Weichschläuchen. Die VK-TFS-006H ist mit einer Indexiervorrichtung ausgestattet und führt eine Reihe von Funktionen aus, darunter automatisches Befüllen, Innen- und Außenerwärmung, Endversiegelung, Chargennummerndruck und Ausgabe des fertigen Produkts. Die Maschine zeichnet sich durch präzises Befüllen, eine stabile und einstellbare Heizzeit sowie eine gute Versiegelungsleistung aus. Sie kann zehn Tuben automatisch verarbeiten. Die Maschine arbeitet stabil und zuverlässig, geräuscharm und emissionsfrei.
Versiegelungsmethode: Heißluftversiegelung
Ausgangsgeschwindigkeit: 20-40 Stück/Minute
Dimension: L1300*B700*H1400mm
Diese halbautomatische Tubenfüll- und -verschließmaschine findet breite Anwendung in der Pharma-, Kosmetik-, Lebensmittel- und Chemieindustrie usw. Sie eignet sich für verschiedene weiche Tuben aus Aluminium-Kunststoff-Verbundwerkstoffen und Kunststoff, die mit allen möglichen Produkten wie Salben, Klebstoffen, AB-Klebstoffen, Neopren, Epoxidklebern, Hautcremes, Haarcremes, Ölen, Zahnpasta und anderen Flüssigkeiten, Lotionen und Cremes usw. befüllt werden.

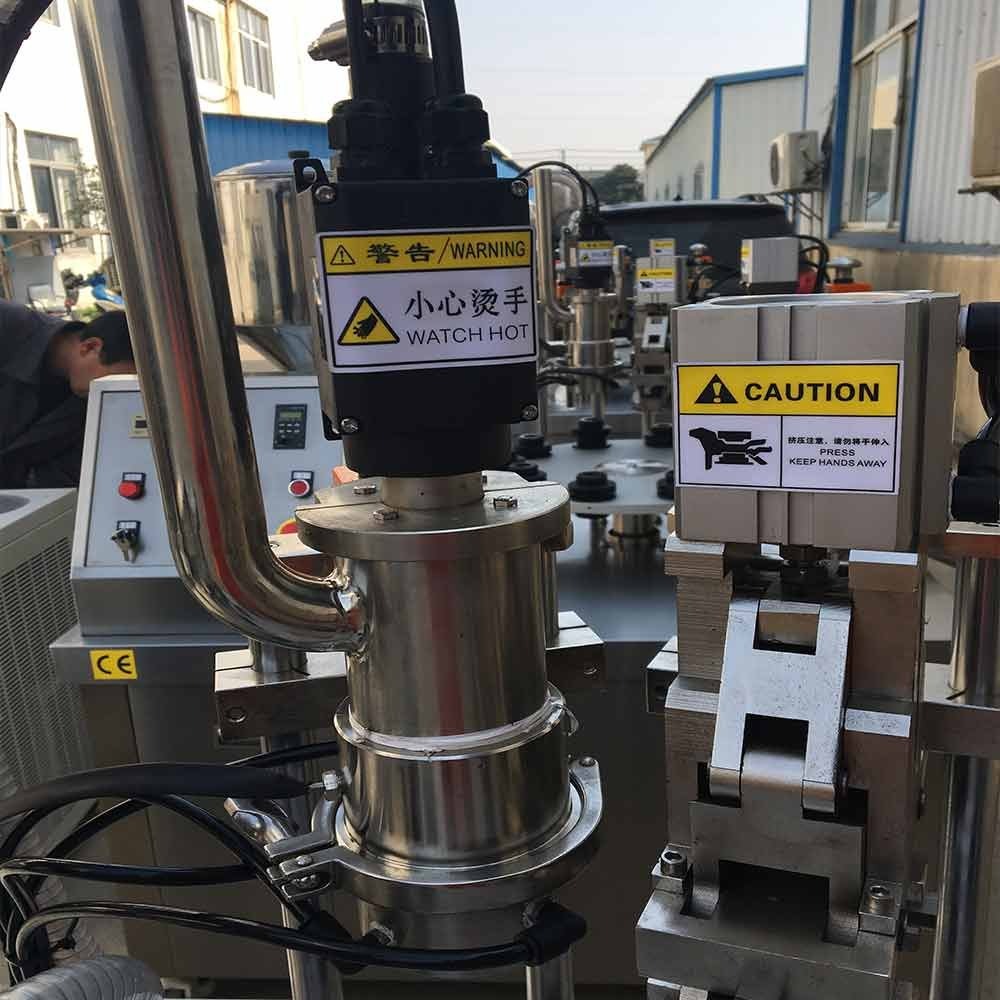

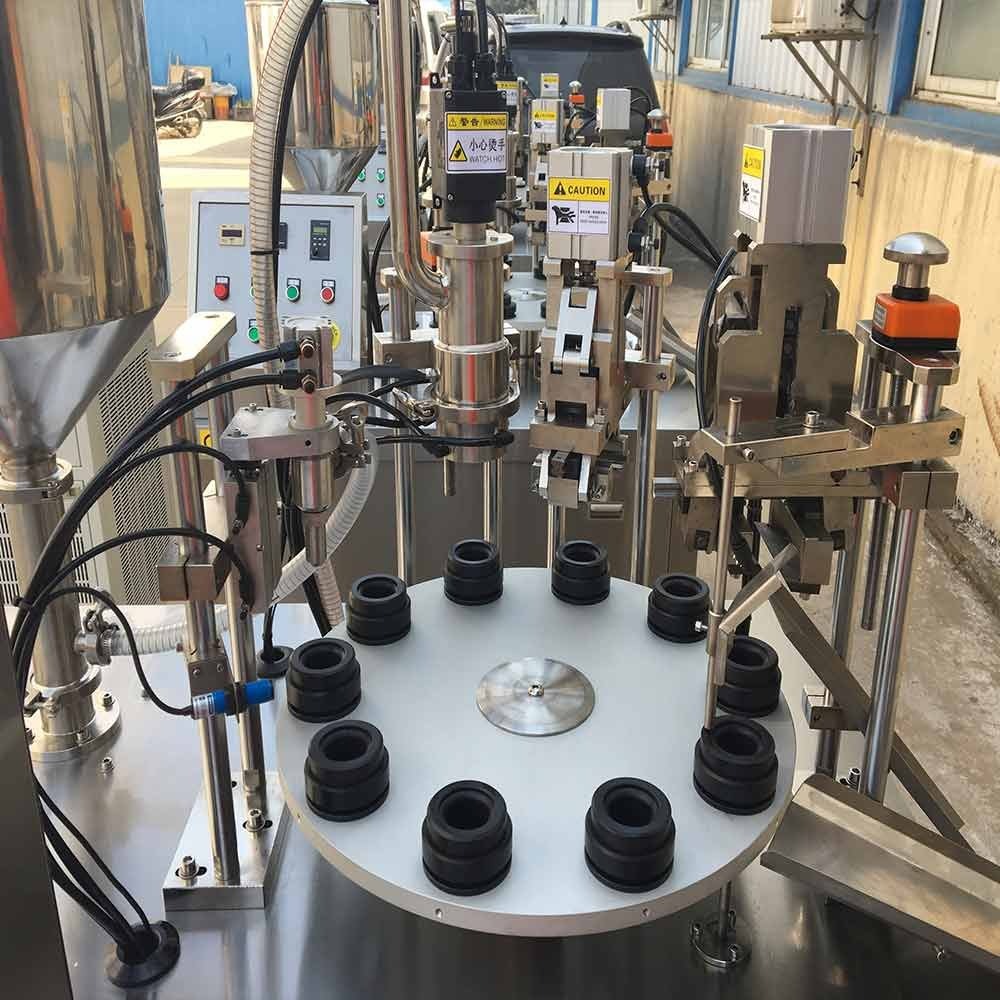

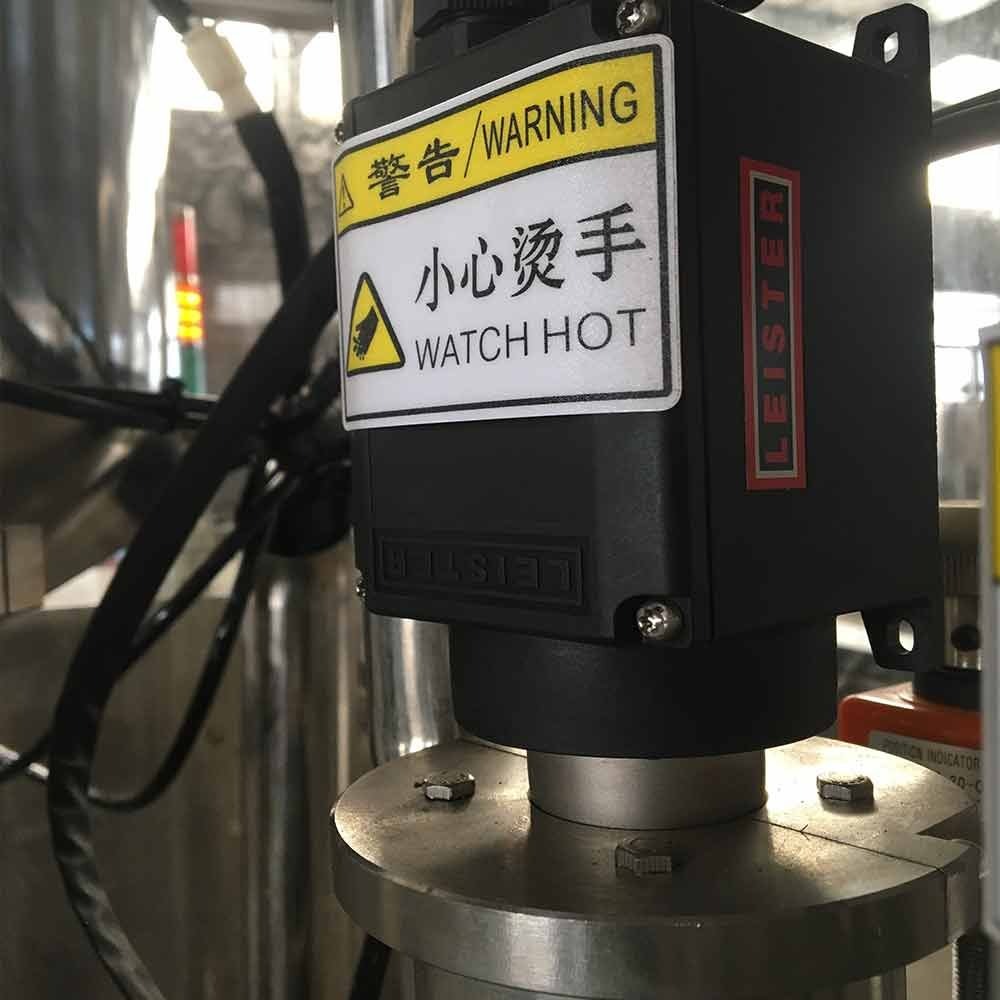

Diese Maschine arbeitet nach dem Prinzip der intermittierenden Bewegung. Sie nutzt ein Nutrad-Teilsystem, um den Fördertisch in einer ruckartigen Bewegung anzutreiben. Die Maschine zeichnet sich durch eine stabile Konstruktion, umfassende Funktionalität, einfache Bedienung, präzises Abfüllen, ruhigen Lauf und geringe Geräuschentwicklung aus. Die Steuerung erfolgt wahlweise per SPS-Steuerung oder Tastenfeld. Bei Laminatrohren kommt eine Außen- und Innenheizung zum Einsatz. Für Kunststoffrohre kann die Innenheizung durch eine LEISTER-Heißluftpistole ersetzt werden.
Die Füllmenge wird durch den Kolben der Dosierpistole präzise dosiert. Die Heizleistung ist konstant. Das versiegelte Ende sieht sauber und ordentlich aus, und der Beschnitt ist sehr gleichmäßig. Diese Maschine arbeitet zuverlässig und erzeugt während der Produktion weder Lärm noch Schadstoffe.
Rohr: Kunststoffrohr oder Laminatrohr
Produkt: Creme, Flüssigkeit, Salbe, Klebstoff usw.
Beachten Sie, dass Ihnen in dieser Serie mehrere Modelle zur Auswahl stehen!
Funktion:
Die Tubenfüll- und -verschließmaschine ist aus hochwertigem Edelstahl AISI 304 gefertigt.
Alle mit dem Produkt in Berührung kommenden Teile sind aus hochwertigem Edelstahl AISI 304 und AISI 316 (optional) gefertigt.
Elektronische Steuerung der Dichtungsparameter und des Prozesses mit Sparoption
Füllgenauigkeitsfehler: ±1 % des Volumens
Heißluftdichtungstechnologie
Ein- oder beidseitige Codierung mit enthaltenem Schriftartensatz
Ausstoß: bis zu 20–40 Röhren/min
Geeignet für alle Kunststoff- und Laminatrohre
Mit Wasserkühler
Technischer Parameter:
| Modell | VK-TFS-006H |
| Gewicht | 250 kg |
| Leistung | 220 V/50 Hz |
| Füllmenge | 5 ml–75 ml / 75–250 ml |
| Luftverbrauch | <30 m³/min |
| Druckluft | 0,6–0,8 MPa |
| Dimension | 1300*700*1400mm |
| Motor | 4,5 kW |
| Kapazität | 20–40 Röhrchen/min |
| Rohrgröße | 35 mm |
| Mengenfehler | <1% |
Arbeitsprozess
Rohrbeladung von Hand

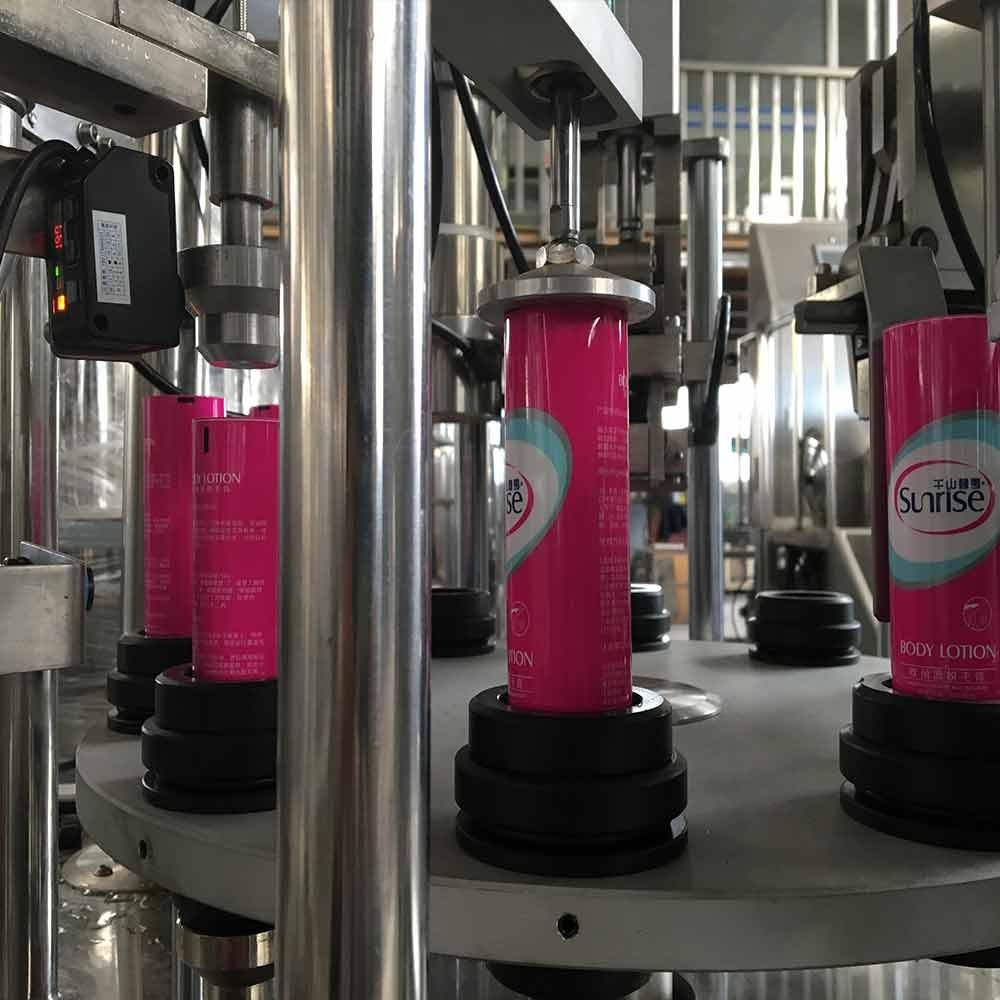

Farbmarkierungsausrichtung und Rohrerkennung

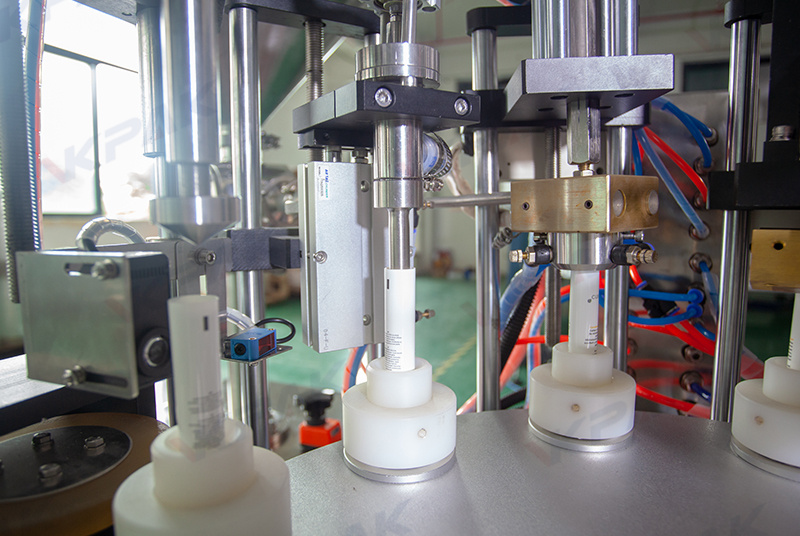

Automatische Befüllung
Warmluftheizung

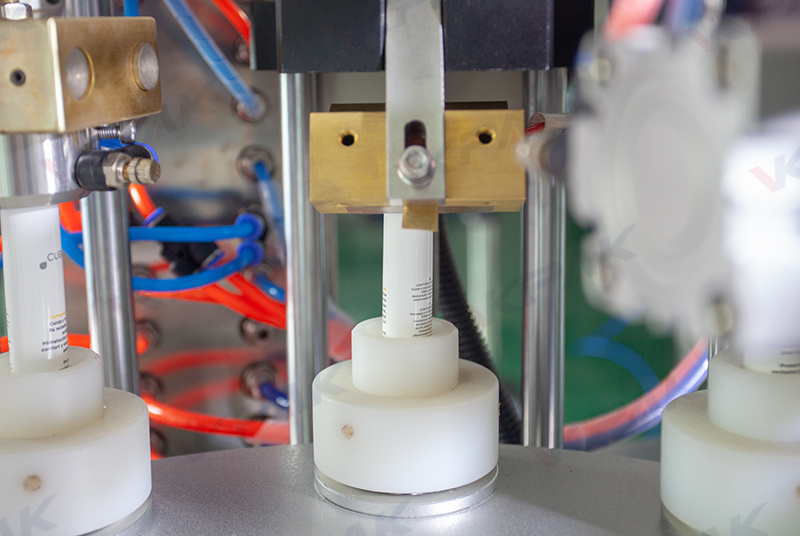

Versiegelung und Datumskennzeichnung
Schneiden
Das fertige Produkt ausstoßen
Anwendung:
Die halbautomatische Tubenfüll- und -verschließmaschine VK-TFS-006H dient zum Abfüllen von Kosmetika, Pharmazeutika, Chemikalien und Lebensmitteln in Kunststoff-/Laminattuben. Die Tubenfüllanlage ist für die Bearbeitung großer und mittlerer Chargen/Produktionsmengen ausgelegt.
- Diese Maschine ist speziell für das Abfüllen und Verschließen von Kunststoff-Weichtuben konzipiert. (Tuben manuell einlegen)
- Es eignet sich sowohl für flüssige als auch für klebrige Produkte wie Sahne, Honig, Zahnpasta usw.
- Es eignet sich für alle Arten von Kunststoff- und Kunststoff-Kombinations-Weichschläuchen, mit Codierung für Datum und so weiter.
- Dieselbe Maschine kann sowohl für Kunststoff als auch für Kunststoff-Aluminium-Verbundwerkstoffe verwendet werden.

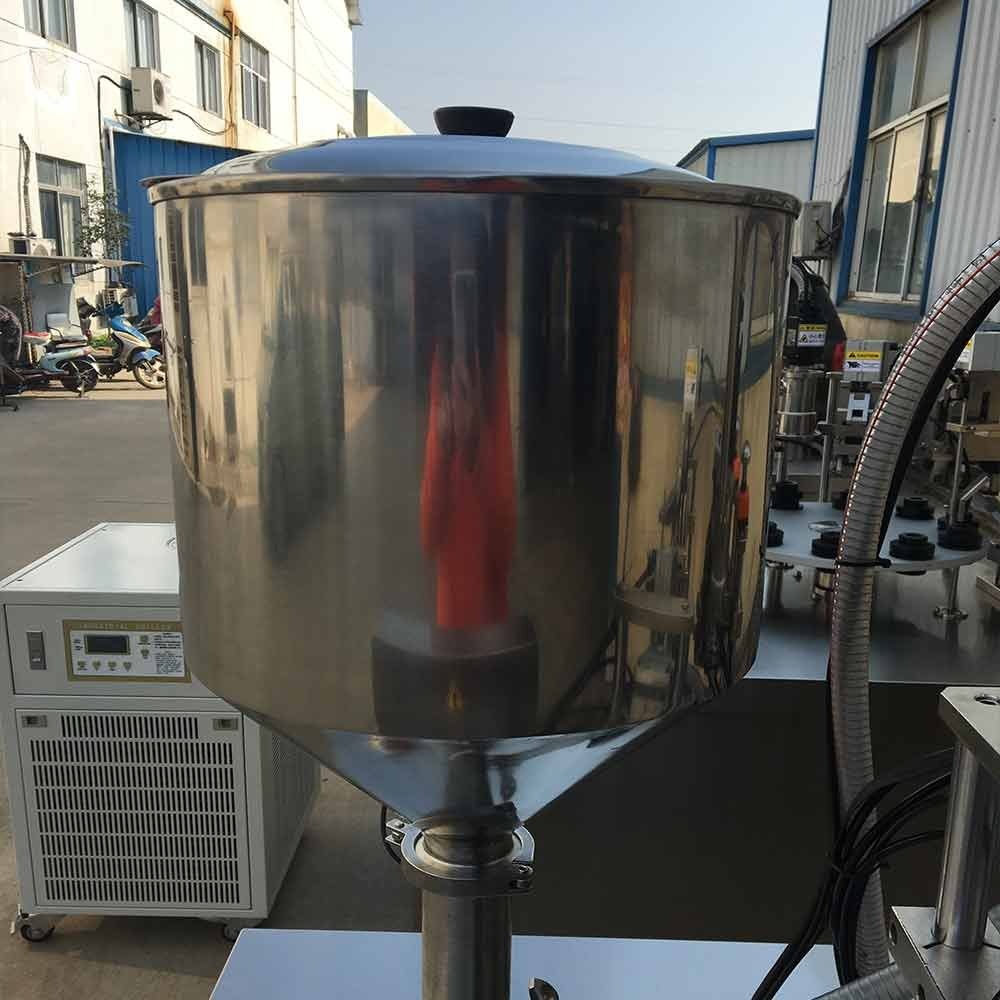

Alle medienberührenden Teile der Maschine sind aus hochwertigem Edelstahl gefertigt. Zu reinigende Teile lassen sich leicht demontieren und waschen. Für den Fall, dass bestimmte Materialien erhitzt und warmgehalten werden müssen, kann außen am Zylinder eine Heiz- und Temperaturregelungseinrichtung angebracht werden.

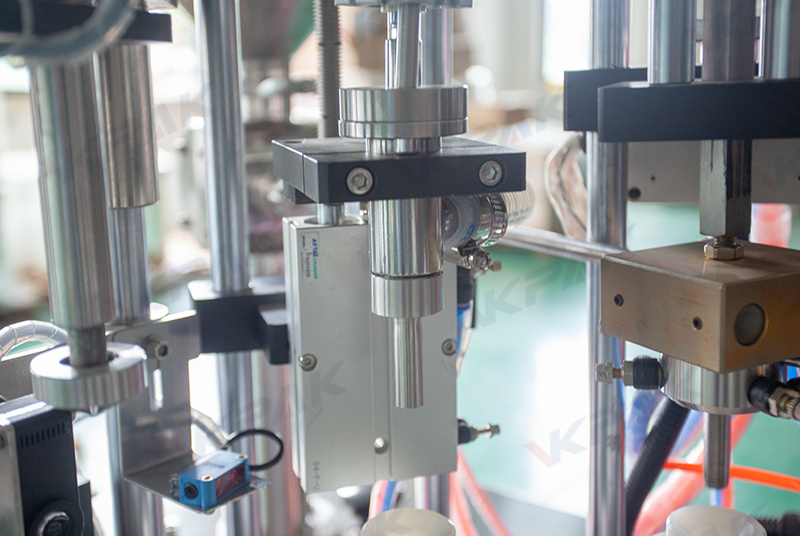

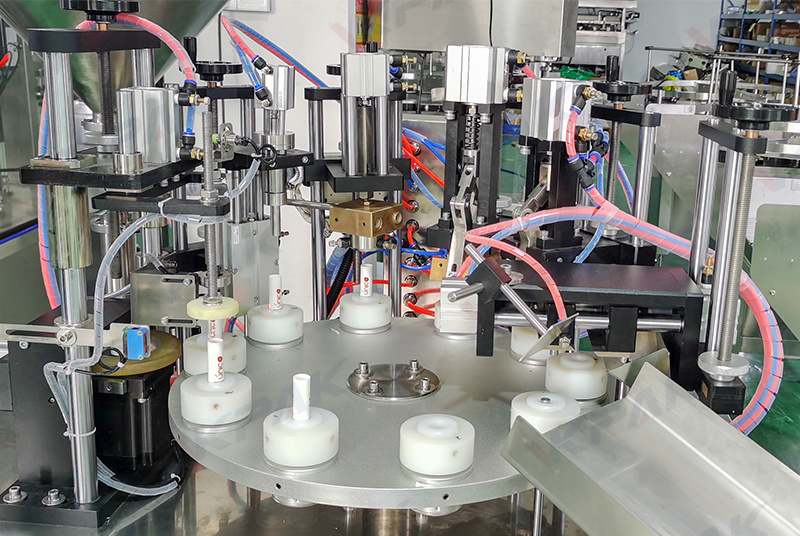

Die Maschine wird von einem Motor angetrieben, der über ein Schneckengetriebe die Drehzahl frequenzgeregelt. Über Riemenscheiben laufen die Zahnräder intermittierend, sodass die zehn auf dem Drehteller montierten Vorrichtungen gleichwinklig bewegt werden. (Isometrische Bewegung: Der Hub jeder Vorrichtung ist beim Übergang zur nächsten Position gleich.) Nach dem manuellen Einlegen des Rohrs wird der Abfüllvorgang fortgesetzt. Das gesamte Abfüllsystem wird von Zylindern angetrieben und ist mit einer Dosierschraube ausgestattet, die innerhalb eines bestimmten Bereichs justiert werden kann. Die Genauigkeit beträgt ±11 µT. Um ein Nachtropfen des Materials zu verhindern, ist die Abfülldüse der Maschine als Einsteckdüse ausgeführt. Ihre Vor- und Rückwärtsbewegung wird durch den Hubzylinder angetrieben.
