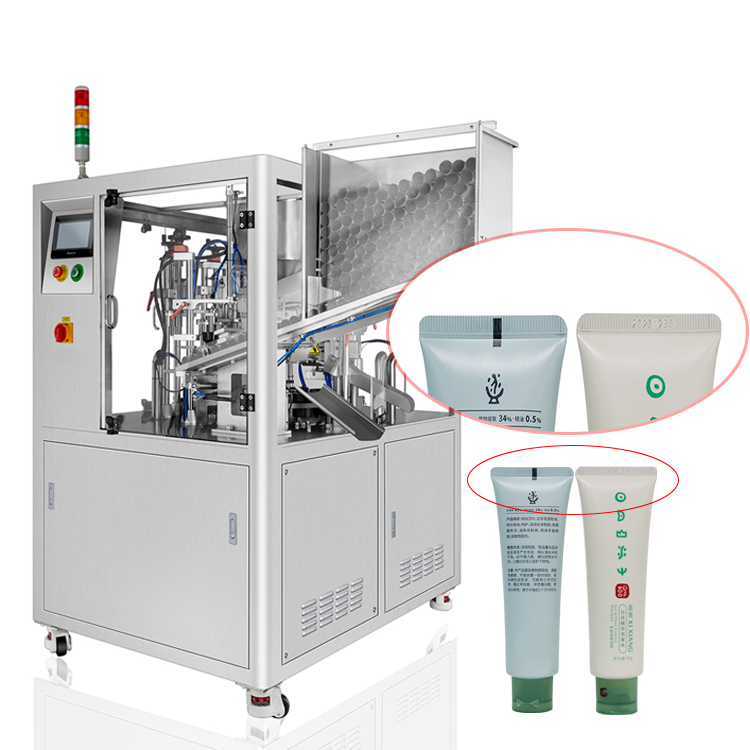

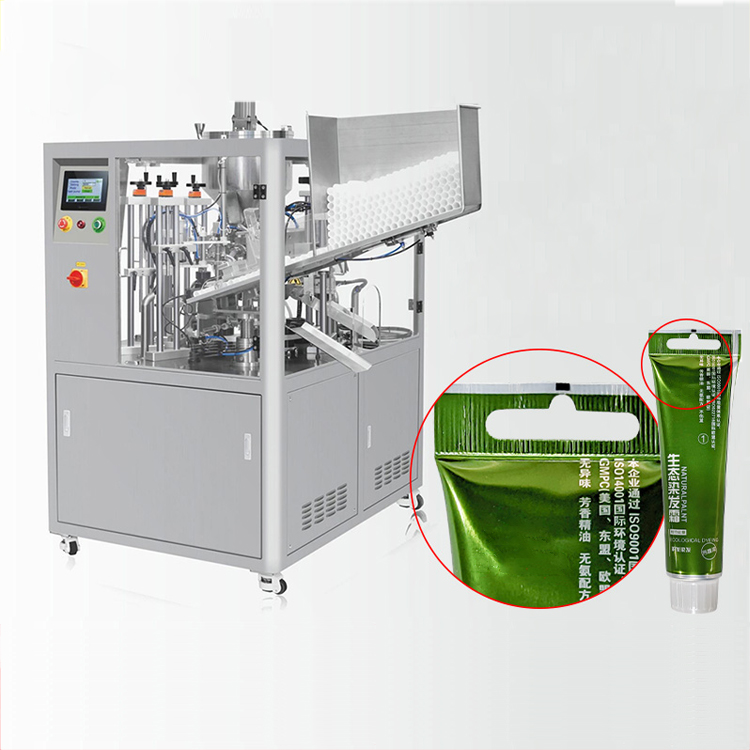

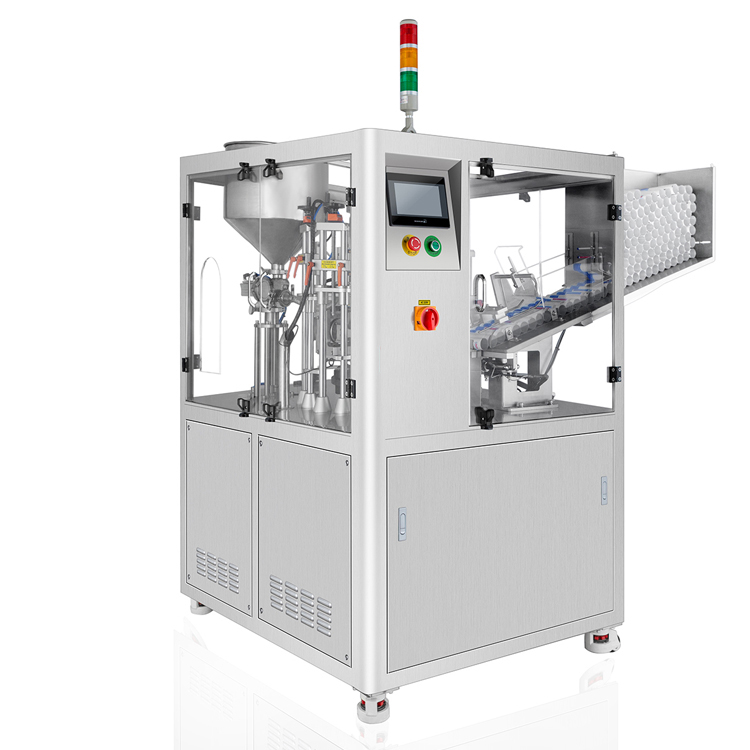

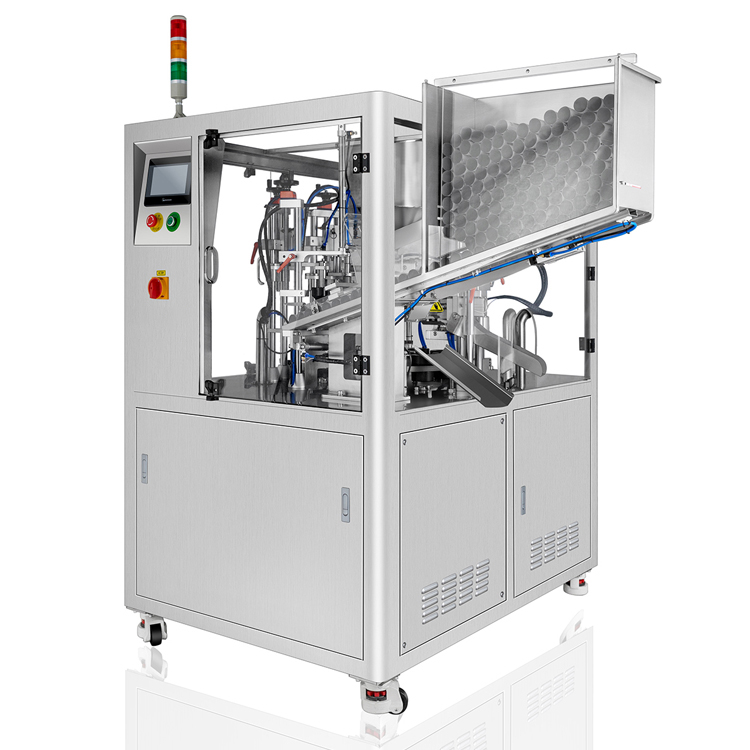

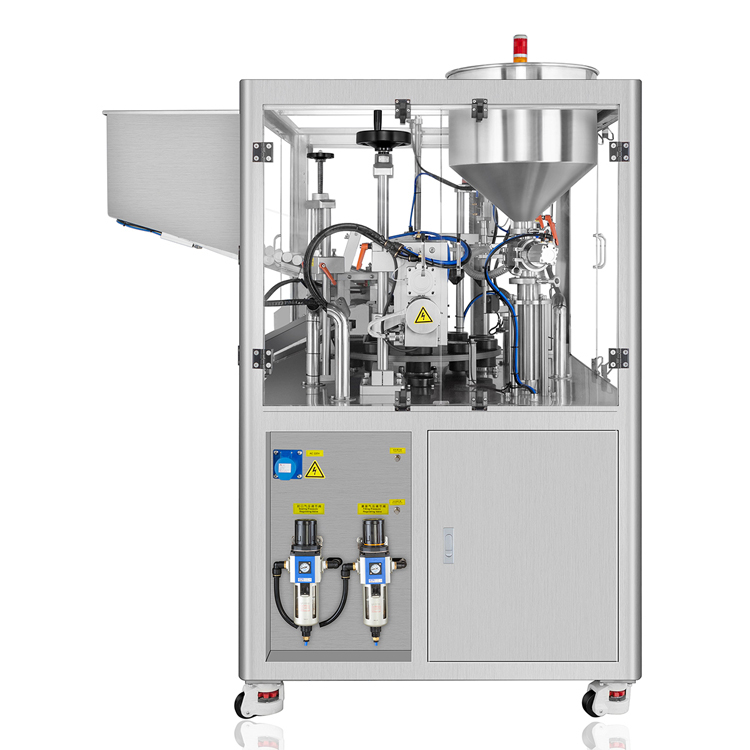

VK-TFS-009U Automatische Ultraschall-Abfüll- und Verschließmaschine
Die Ultraschall-Rohrfüll- und -verschließmaschine nutzt intelligente digitale Ultraschalltechnologie, um die Moleküle auf der Rohroberfläche durch Ultraschallreibung miteinander zu verschmelzen. Dieses intelligente digitale Ultraschallschweißen vermeidet die Nachteile schwacher Schweißnähte, die durch anhaftende Fremdkörper entstehen.
Die vollautomatische Ultraschall-Tubenfüll- und -verschließmaschine TFS-009U ist die perfekte Wahl für pharmazeutische und kosmetische Cremes oder andere Cremeprodukte.
Versiegelungsmethode: Ultraschallversiegelung
Ausgangsgeschwindigkeit: 20–28 Stück/Minute
Dimension: L1630*B1300*H1580
Im Vergleich zur Heißluftversiegelung bietet die Ultraschall-Rohrversiegelung folgende Vorteile:
Schnelles Versiegeln, Zeit sparen
Die Abdichtung sieht gut aus, Abdichtung mit anderer Form
Geringerer Stromverbrauch, Energieeinsparung
Parameter
| Modell | VK-TFS-009U |
| Frequenz | 20 kHz |
| Leistung | 2600 W |
| Stromversorgung | Wechselstrom 220 V/110 V, 1-phasig, 50/60 Hz |
| Füllbereich | A: 6–60 ml B: 10–120 ml C: 25–250 ml D: 50–500 ml |
| Abfüllgenauigkeit | 1% |
| Kapazität | 20–28 Stück/Minute |
| Dichtungsdurchmesser. | 16-50 mm (Sonderanfertigungen möglich) |
| Rohrhöhe | 50-250 mm |
| Luftdruck | 0,6-0,8 MPa |
| Luftverbrauch | 0,38 m³/min |
| Dimension | L1630*B1300*H1580 |
| NW | 550 kg |
- Über das SPS-Bedienfeld lassen sich Arbeitsparameter wie Abfüllgeschwindigkeit und Versiegelungszeit einstellen. Die visualisierten Daten erleichtern die Maschinensteuerung. Die Sprache des Bedienfelds kann an die Kundenbedürfnisse angepasst werden.
- Dank der Anti-Tropf-Funktion lassen sich Flüssigkeiten oder Pasten präzise einfüllen. Die Position des Füllkopfes ist über den Drehgriff verstellbar, sodass das Gerät für Tuben unterschiedlicher Höhe geeignet ist. Einfach und bequem.

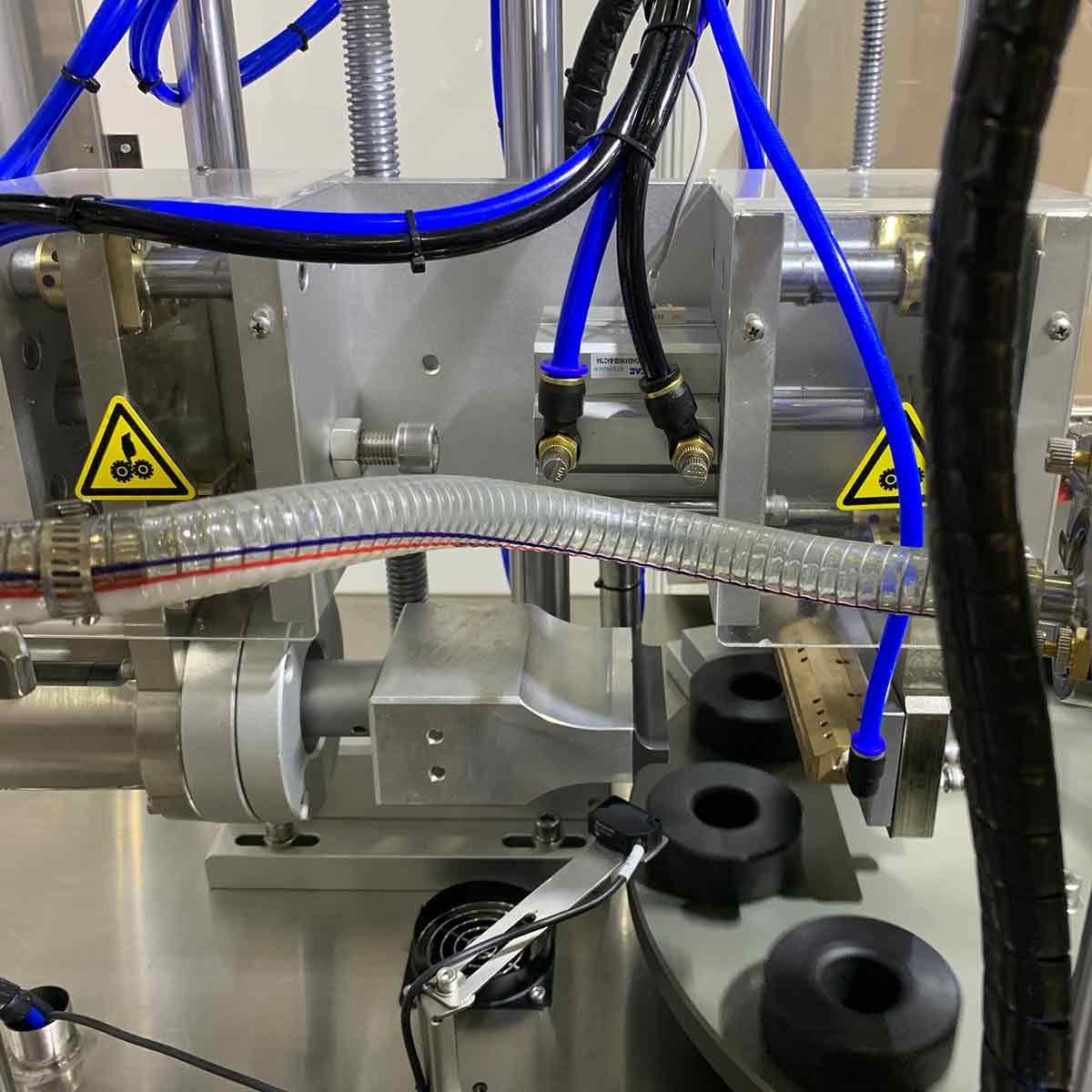

- Sobald der Sensor das Röhrchen erkennt, versiegelt die Maschine es und druckt gleichzeitig Datum oder Chargennummer darauf. Intelligent und effizient. Dank Ultraschallversiegelung ist die Versiegelung fest und optisch einwandfrei.

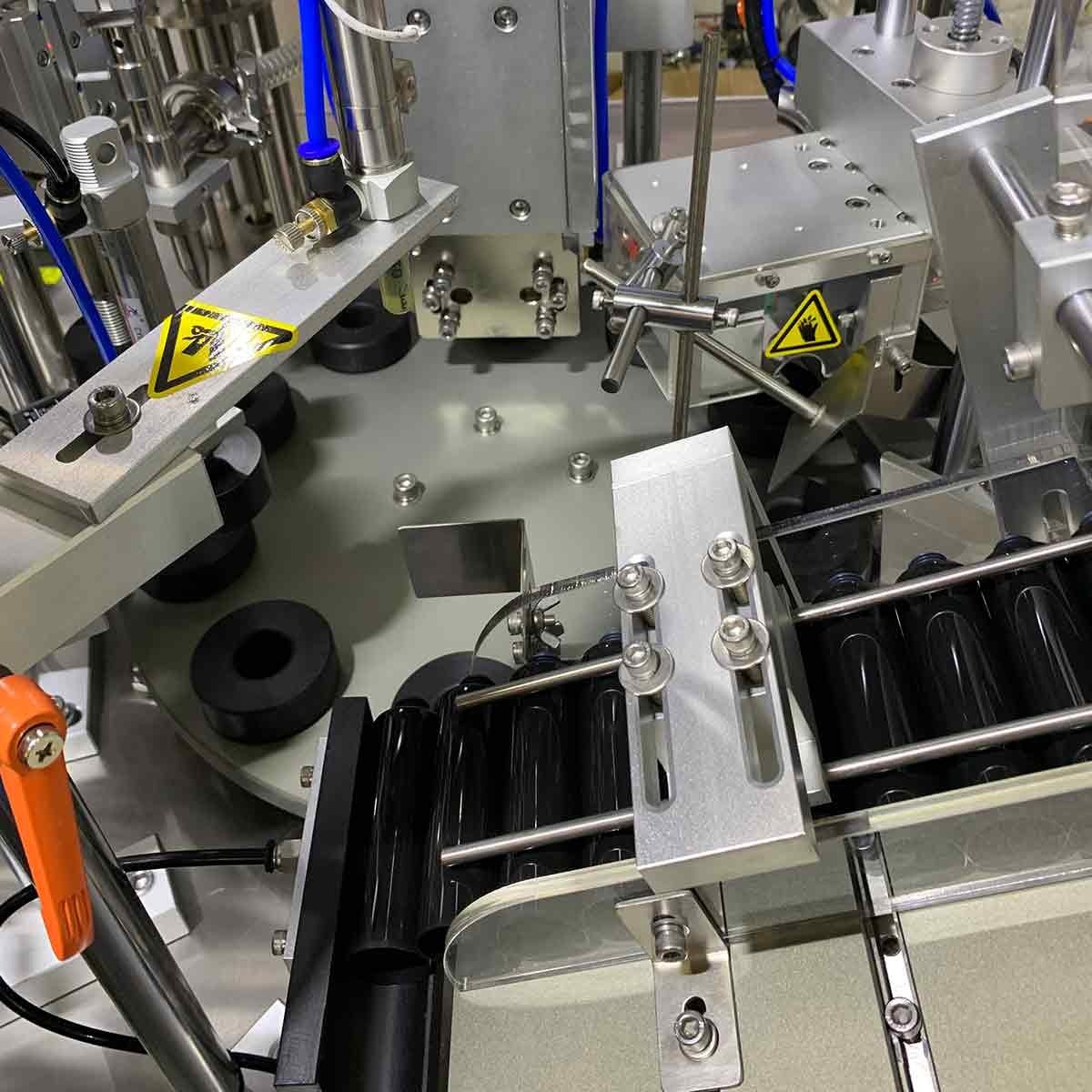

- Die Röhrenzuführungsanlage dient dazu, die Röhren zu sortieren und automatisch zuzuführen, wodurch Arbeitskosten gespart und die Arbeitseffizienz gesteigert werden.

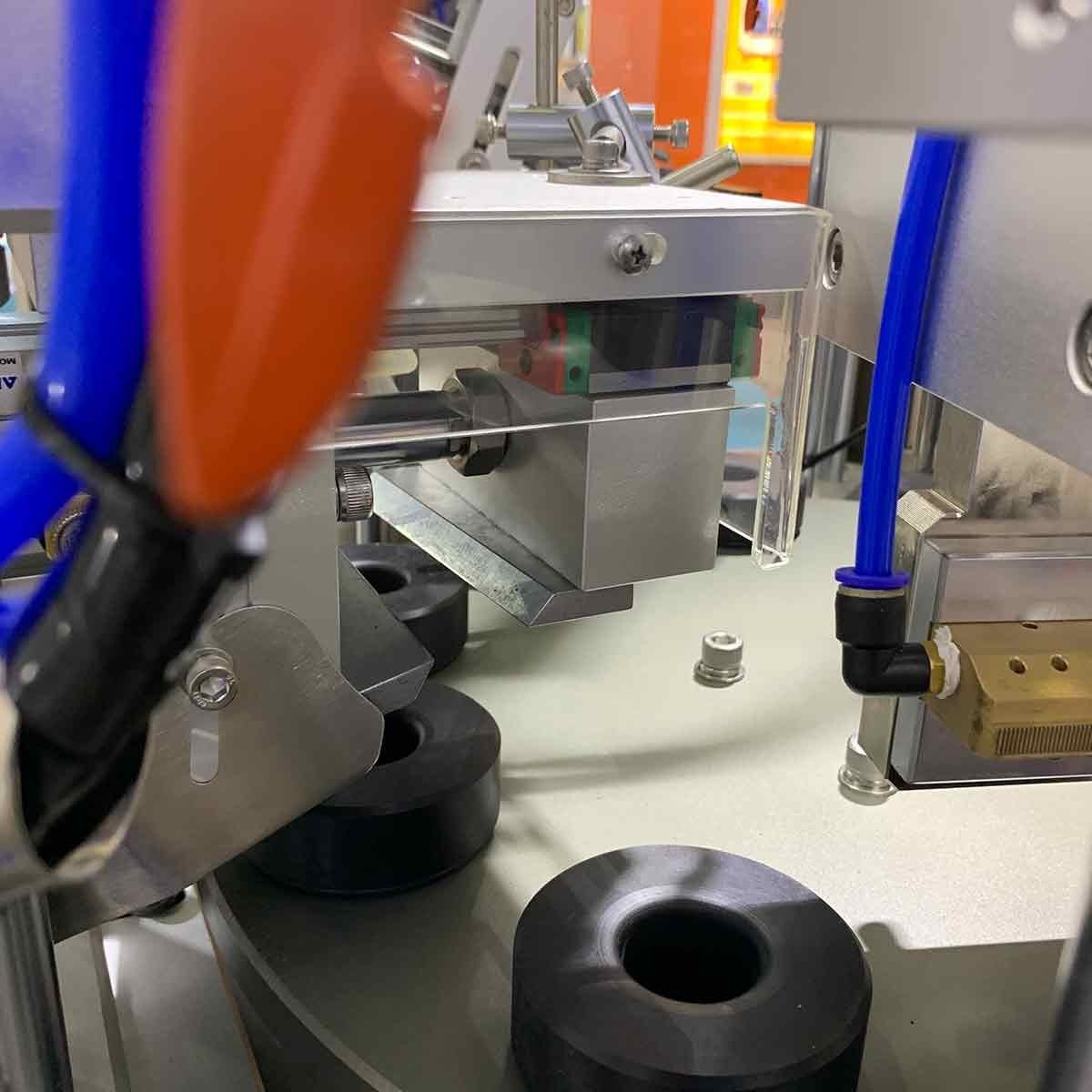

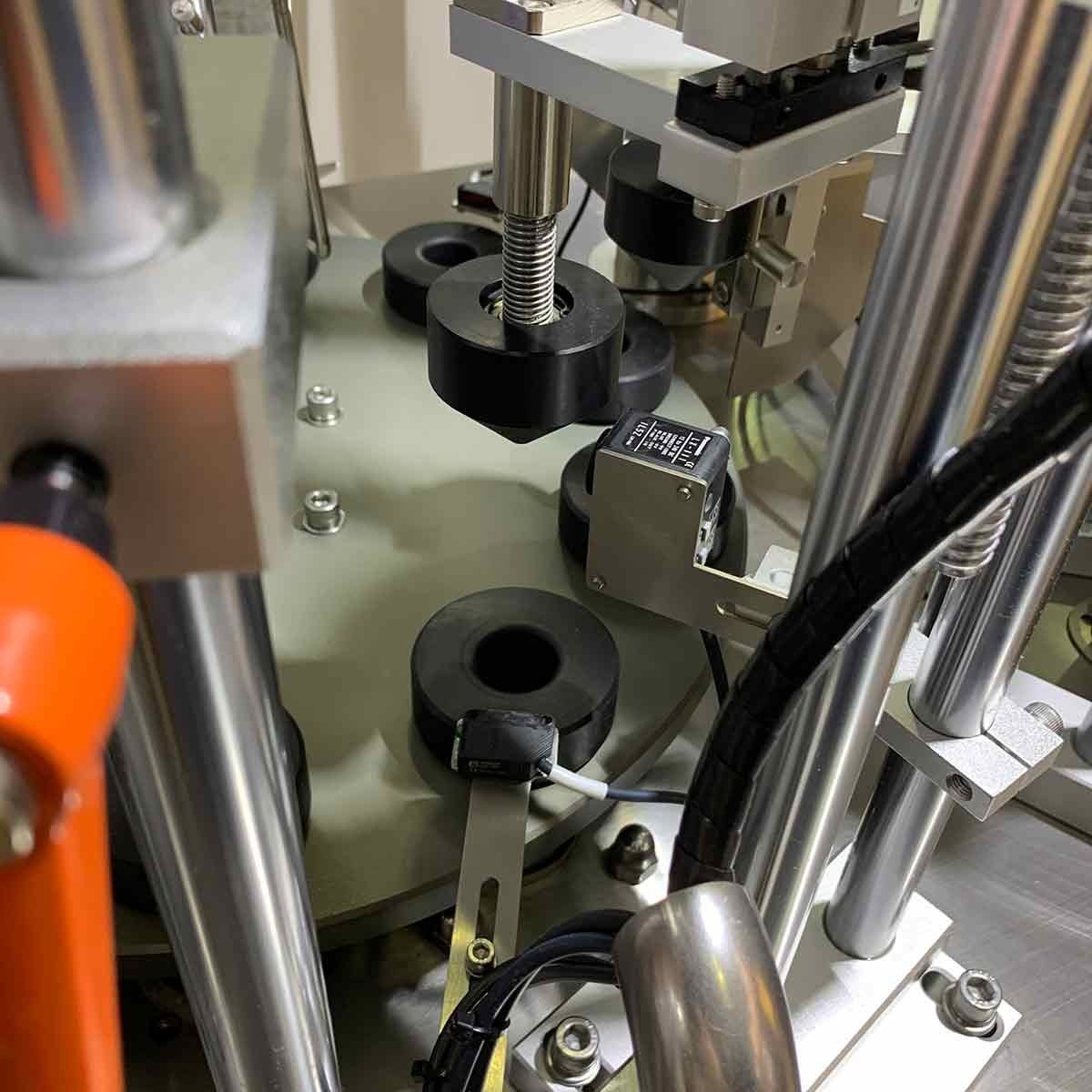

- Die Tubenhalterung dient der Positionierung der Tuben und ermöglicht so ein optimales Befüllen und Verschließen. Dies spart Arbeitskosten und steigert die Effizienz. Die Formen sind individuell an die Tubengröße anpassbar.
- Durch den größeren Luftzylinder wird sichergestellt, dass die Maschine über mehr Leistung verfügt und stabil arbeitet.
Arbeitsprozess
Automatische Rohrbeladung einzeln
Farbmarkierungsausrichtung und Rohrerkennung
Automatische Befüllung
Ultraschallversiegelung und Datumskennzeichnung
Schneiden
Entladung
Merkmale:
Die Maschine kann die Schlauchzuführung, die Registrierungsmarkenidentifizierung, das Befüllen, das Versiegeln mit Codierung, das Endbeschneiden und die Schlauchausgabe vollautomatisch durchführen, wodurch Arbeitskosten gespart und die Produktionskosten gesenkt werden.
Die Maschine ist mit Sicherheitsvorrichtungen und einem Überlastschutz ausgestattet.
Das Nockenindexsystem ermöglichte eine präzise Positionierung für zehn Arbeitsstationen.
Nutzt Ultraschall-Schweißtechnologie, keine Aufwärmzeit erforderlich, stabilere und sauberere Versiegelung, keine Verformung und geringe Ausschussrate weniger als 1%.
Unabhängige Entwicklung für einen digitalen, ultraschallgesteuerten, automatischen Nachführ-Elektrosteuerkasten. Die Frequenz muss nicht manuell eingestellt werden. Dank automatischer Leistungskompensation wird ein Leistungsabfall nach längerem Betrieb verhindert. Die Leistung kann je nach Rohrmaterial und -größe frei angepasst werden. Der Schaltkasten ist stabil, weist eine minimale Ausfallrate auf und hat eine längere Lebensdauer als herkömmliche Schaltkästen.
SPS-Steuerungssystem mit Touchscreen und Alarmsystem: Die Alarmmeldungen können direkt auf dem Touchscreen angezeigt werden, sodass das Problem sofort lokalisiert und behoben werden kann.
Hergestellt aus Edelstahl 304, säure- und laugenbeständig, korrosionsbeständig.
Ohne Schlauch keine Füllung, ohne Schlauch keine Dichtungsfunktion, wodurch Maschinen- und Formverluste reduziert werden.
Verfügt über eine tropffreie Fülldüse.
Anwendung:
Weit verbreitet zum Abfüllen und Versiegeln von Kunststoff-, PE- und Aluminiumlaminattuben für Lebensmittel, Pharmazeutika, Kosmetika, Chemikalien und andere Produkte.
Maschinenoptionen:
Automatische Nachfüllpumpe
Heiz- und Mischsystem für Materialtrichter
Luftblassystem für hochviskose und klebrige Materialien
Kontaktteile aus Edelstahl 316L
